Hay pocos equipos en un edificio más críticos que la bomba contra incendios. Una falla en el sistema de bombas contra incendios pone en peligro la vida de las personas.

Debido a la naturaleza crítica de un equipo que rara vez funciona, el ingeniero que diseña el sistema debe comprender completamente los códigos y estándares, y usar su criterio de ingeniería para proporcionar un sistema robusto que operará durante los momentos más críticos.

Al diseñar la fuente de alimentación para una bomba contra incendios de una instalación, existen requisitos de códigos específicos que se aplican y deben seguirse, incluso en ocasiones es un poco confuso el tema, sin embargo en este articulo intentaremos dar solución a todas las inquietudes.

Los dos códigos principales sobre como proporcionar energía a las bombas contra incendios son: NFPA 20: Norma para la instalación eléctrica de bombas para protección contra incendios Capítulo 9 y NEC/NFPA70/NTC2050: Código eléctrico nacional (NEC) Artículo 695.

Aunque existe cierta superposición entre los dos códigos, hay diferencias en los alcances de los dos artículos, como ambos afirman desde el principio. El artículo 695 cubre los requisitos para la instalación eléctrica. Mientras que la NFPA 20 cubre la selección e instalación de la bomba contra incendios.

NFPA 20 también cubre los problemas de confiabilidad de las fuentes de alimentación eléctricas, que es donde se produce la mayor parte de la superposición con el artículo 695 del NEC/NFPA70/NTC2050 y es donde se producen la mayor cantidad de dudas.

Afortunadamente, el artículo 695 hace referencia a la NFPA 20 de manera extensiva, lo que minimiza los saltos de código que tanto disgustan a los ingenieros.

[joli-toc]

Normas e ingeniería para el diseño de las bombas contra incendios

Antes de comenzar a discutir los detalles técnicos, el primer paso para diseñar la potencia de un sistema de bomba contra incendios es coordinar con el arquitecto y el ingeniero de RCI (Redes contra incendio) si se requiere una bomba contra incendios y de ser así, qué tamaño tendrá.

El arquitecto revisará el tipo de edificio y la cantidad de ocupantes para determinar si se requiere un sistema de rociadores y una bomba contra incendios. También revisará los códigos adoptados localmente, como el Código Internacional de Construcción (IBC) , el Código Internacional de Incendios (IFC) , NFPA 5000: Código de Seguridad y Construcción de Edificios , NFPA 101: Código de Seguridad Humana , y cualquier otra especificación, códigos locales o enmiendas a los códigos.

Las referencias específicas a los requisitos de las bombas contra incendios se esparcen a lo largo de estos códigos, y casi todos hacen referencia a NFPA 20.

El Capítulo 913 de IBC está dedicado a los requisitos de las bombas contra incendios y trata esencialmente de la protección de la sala de bombas contra incendios dentro del edificio. En el Capítulo 403.4.9, el IBC define las bombas eléctricas contra incendios como cargas de emergencia.

El Capítulo 913 de la IFC trata específicamente de las bombas contra incendios y los requisitos del cuarto. NFPA 5000, hace referencia brevemente a las bombas contra incendios, requiriendo que las bombas contra incendios en edificios de gran altura sean alimentadas desde el sistema de emergencia y monitoreadas desde el centro de comando de emergencia.

Para reservar espacio para equipos eléctricos y controladores de bombas contra incendios, la coordinación temprana con el arquitecto es fundamental. Hay algunas batallas que debes pelear continuamente, y tendrás mejor suerte si comienzas lo mas pronto posible.

El ingeniero de RCI revisará la presión de agua existente y determinará, si es necesario, de qué tipo y tamaño será la bomba. Él revisará y diseñará de acuerdo con NFPA 20 , NFPA 1: Código de incendios, NFPA 72: Código de señalización y alarmas contra incendios, y cualquier otra especificación, códigos locales o enmiendas a los códigos.

La Sección 13.4 de NFPA 1 enumera los requisitos para las bombas contra incendios. Estos se toman principalmente de NFPA 20 y se relacionan con el diseño de las bombas contra incendios. NFPA 1 no se ocupa específicamente de la alimentación de bombas contra incendios. NFPA 72 enumera los requisitos de monitoreo para bombas contra incendios por parte del sistema de alarma contra incendios.

Fuentes eléctricas de las bombas contra incendios

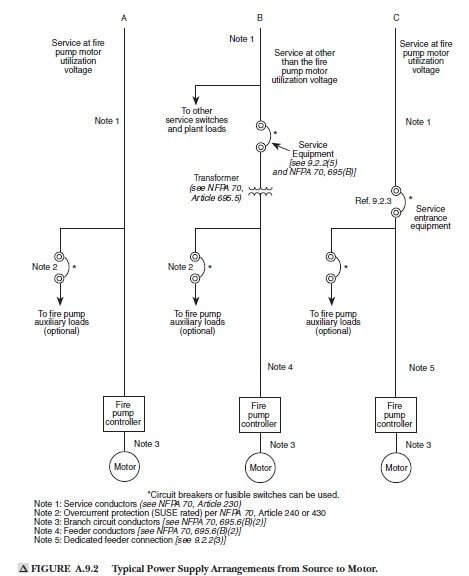

El artículo 695 de NEC comienza apropiadamente con los requisitos de la fuente de energía para el motor eléctrico. Cuando se determina que la fuente de energía es confiable, solo se requiere una fuente de energía.

El Anexo A de NFPA 20 brinda una dirección clara sobre lo que se determina que es confiable. Para ello especifica que la fuente de energía se considera confiable…si no ha tenido una desconexión de más de 4 horas en el año anterior, esto aparece en ediciones del NEC anteriores a 2017 donde se referencia la norma NFPA20 2013, en la edición 2020 aparece referenciada la norma NFPA20 2019 que informa 10 horas.

Por lo tanto, si el proyecto es un edificio nuevo, será necesario contactar a la empresa de servicios públicos local para determinar qué cortes ocurrieron en el último año. Además, la conexión del servicio no puede realizarse desde una red aérea. Finalmente, no se puede instalar más de un medio de desconexión en el conductor de servicio.

Se puede suministrar una única fuente de energía confiable a una bomba contra incendios si se cumple con una de estas tres opciones:

• Un servicio dedicado de alimentación eléctrica desde la red del operador, tener presente que se debe cumplir con las especificaciones mostradas anteriormente para considerarlo un alimentador confiable.
• Una «instalación de producción de energía en el sitio». Esto hace referencia a un generador que funcione continuamente. Un generador de reserva o standby no cumple con este requisito.
• Un alimentador dedicado desde una red eléctrica dedicada, que cumpla con lo descrito anteriormente sobre la confiabilidad. También debe tenerse en cuenta que los convertidores de fase no están permitidos. Los convertidores de fase convierten un servicio monofásico en uno trifásico, pero debido al desequilibrio de voltaje que causan, pueden tener un impacto negativo en el controlador de la bomba contra incendios.

En la práctica, la fuente única comúnmente utilizada para una bomba contra incendios es la alimentación directa desde el operador de red, sin embargo en algunas partes es difícil cumplir con las especificaciones de confiabilidad.

Para cumplir con los requisitos de NEC, la conexión al operador de red tiene que estar aguas arriba o antes de la protección principal de la instalación; tiene que estar en un gabinete, envolvente o sección de tablero diferente al de alimentación del edificio; esto se requiere para minimizar la posibilidad de daños por incendio.

Es una buena idea ubicar el cerramiento que alimenta la bomba contra incendios en un área diferente o incluso en una habitación separada del equipo de alimentación de las instalación eléctrica del edificio, de modo que un incendio en el equipo eléctrico principal del edificio no afecte la alimentación de la bomba contra incendios.

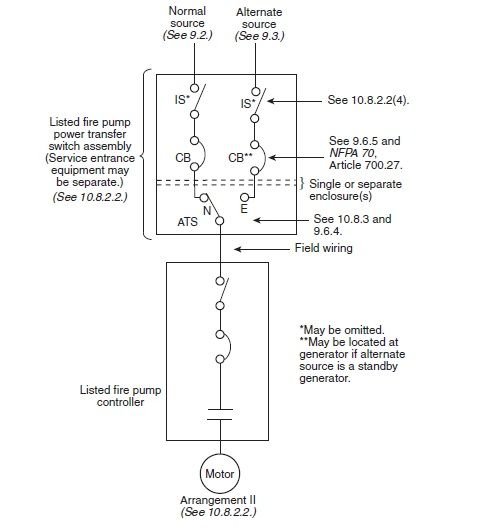

Cuando una sola fuente de energía no cumpla con los requisitos de confiabilidad, se debe proporcionar una segunda fuente de energía alternativa. La fuente de energía alternativa puede ser una combinación de las opciones de fuente única. La fuente alternativa también puede ser un generador de reserva o standby. Finalmente, se permite que una bomba contra incendios impulsada por diesel o vapor sustituya a una fuente eléctrica alternativa. Ver imagen 1.

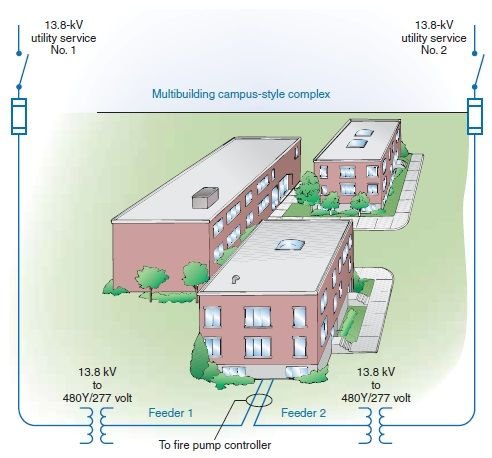

Tanto el NEC/NFPA70/NTC2050 (695.3 (C)) como el NFPA 20 (9.2.2 (4))Reconocen que los arreglos estilo campus de edificios múltiples tienen requisitos únicos.

Muchas instalaciones industriales más grandes, instalaciones militares e instalaciones institucionales compran su energía en una subestación de alta o media tensión y luego el propietario es responsable de distribuir la energía dentro del campus a los edificios.

Proporcionar un servicio dedicado o un alimentador dedicado a las bombas contra incendios simplemente no es factible. Los códigos abordan estas situaciones comunes al requerir dos alimentaciones eléctricas que se originan en fuentes independientes. En la siguiente imagen 2 se puede ver los arreglos de fuentes independientes en un campus para alimentar bombas contra incendio:

Tenga en cuenta que una alimentación de bucle a un edificio con ambos tramos que se originan en la misma subestación no cumple con este requisito, y se requeriría una fuente de energía alternativa, como un generador de reserva en standby, ver imagen 1. Esta parte de los códigos está sujeta a diversas interpretaciones.

Habiendo establecido los requisitos relativos a la fuente de energía, el artículo 695.4 establece los requisitos para la continuidad de la energía. El objetivo principal es mantener la energía de la (s) bomba (s); sin embargo, a primera vista, muchos de estos requisitos se entenderán mal porque son opuestos a cómo está escrito el resto del código.

Necesitamos dar un paso atrás para pensar en esto. La mayor parte del NEC/NFPA70/NTC2050 está escrito para minimizar los riesgos de incendios y, por lo tanto, comúnmente los equipos se desconectan cuando están en peligro de provocar un incendio. Sin embargo, aquí los códigos abordan situaciones en las que el incendio ya ha comenzado.

Por lo tanto, las norma exige que el equipo debe funcionar continuamente para proteger vidas, independientemente del riesgo para el equipo o incendios adicionales. Tener en cuenta este razonamiento ayudará a aclarar la intención de los códigos.

Para mantener la energía disponible para el motor, es importante minimizar el número de formas de desconectar el circuito. Aunque es preferible una conexión directa (Sin protecciones), el NEC permite…un medio de desconexión como se ve en la imagen 1 e imagen 3 y 4, con protección contra sobrecorriente, entre la fuente y el controlador de la bomba contra incendios o el interruptor de transferencia, es importante entender que esta protección tiene características especiales que veremos mas adelante.

Cuando se utiliza un generador de reserva o standby como suministro alternativo, se permite una desconexión adicional y protección contra sobrecorriente ver imagen 1. El NEC también reconoce que una disposición estilo campus de varios edificios es más compleja y requerirá medios de desconexión adicionales, y solo para esta situación, no da un límite al número de desconexiones.

Los requisitos de protección contra sobrecorriente ( NEC 695.4 (B) (2 ) y (NFPA 20: 9.2.3) son importantes, porque la protección se configurará para actuar como si hubiera una conexión por cable directo.

Como recomendación personal, lo mejor es considerar una bomba contra incendios acoplada con un motor diesel de fabrica y certificada, con esto se evitaran los dolores de cabeza que tiene identificar una fuente eléctrica confiable, protección de cableado, cálculos de protecciones, cables etc.

La única protección permitida para las bombas contra incendios…es el disparo durante una falla de cortocircuito 695.6 (D). Para hacer esto, el dispositivo de protección de sobrecorriente (OCPD, overcurrent protection device) debe tener la capacidad para conducir la corriente de rotor bloqueado (LRC) del motor más grande, la bomba jockey, la suma de las bombas restantes y el equipo de control asociado. Como novedad en los códigos, cuando se utiliza un OCPD de bomba contra incendios “certificado”, se permite la protección y los ajustes de disparo específicos se enumeran en NFPA70: 695.4 (B) (2) y NFPA 20: 9.2.3.4.1 .

Un malentendido común es que «solo protección contra cortocircuitos» se equipara a «protección de disparo instantáneo». Esto genera una especificación incorrecta para el equipo, que establece un problema de cumplimiento con NEC.

Durante el desarrollo del NEC 2002, se hizo una propuesta para permitir interruptores de circuito de disparo instantáneo para este requisito en el NEC. Después de muchos comentarios que explican que los dispositivos instantáneos son componentes reconocidos (no certificados) y no tienen una clasificación de corriente de cortocircuito marcada por sí mismos, el panel de código NEC 15 rechazó la idea de un disyuntor instantáneo para esta aplicación. La discusión completa se puede encontrar en el Informe de Comentarios para el 2002 NEC. NEC 430.52 (C) (3).

Sin embargo nunca ha estado en discusión que un interruptor con protección ante cortocircuito es el que se requiere en estos casos.

Sin embargo, cuando el código le permite proporcionar un disyuntor, breaker o protección de solo componente magnética o de cortocircuito para una bomba contra incendios, debe también obtener un tablero de distribución con esa certificación de servicio (que la desconexión de la bomba de incendio debe ser con un disyuntor solo magnético).

A pesar de lo anterior es posible que no lo encuentre en estados unidos porque UL no lo permitirá. Entonces siempre terminas obteniendo una protección termo-magnética o de componente de cortocircuito+sobrecarga. Por supuesto, si se dimensiona según los amperios de rotor bloqueado, la térmica muy alta y el calculo de corto circuito ya no se requerirá.

Ejemplo 1, dimensionamiento de un dispositivo de protección contra sobrecorriente para una bomba contra incendio de 50Hp – 460V

Se tiene una bomba contra incendios eléctrica de 50Hp con una jockey de 2Hp a 460V, y se cuenta con una red publica que tiene 30 horas de desconexión al año, que protección de sobrecorriente eléctrica requiere la bomba?

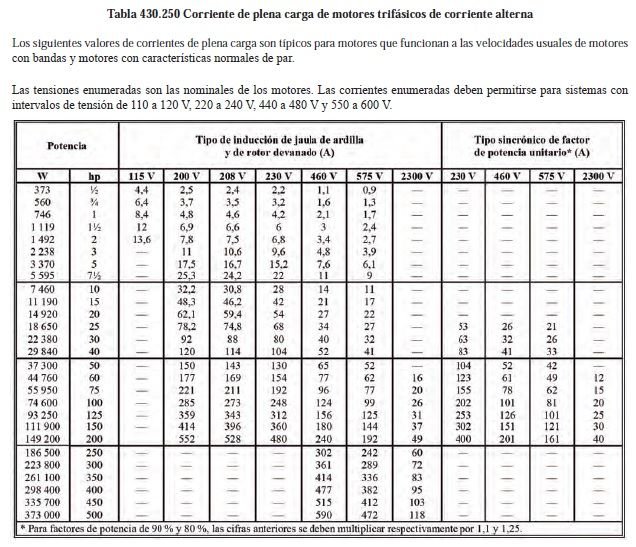

A 460 V, los amperios a plena carga (FLC) para el motor de 50 Hp es de 65 amperios (Tabla 430.250 NEC) y la corriente de rotor bloqueado (LRC) es de 363 amperios por la Tabla NEC 430.251 (B).

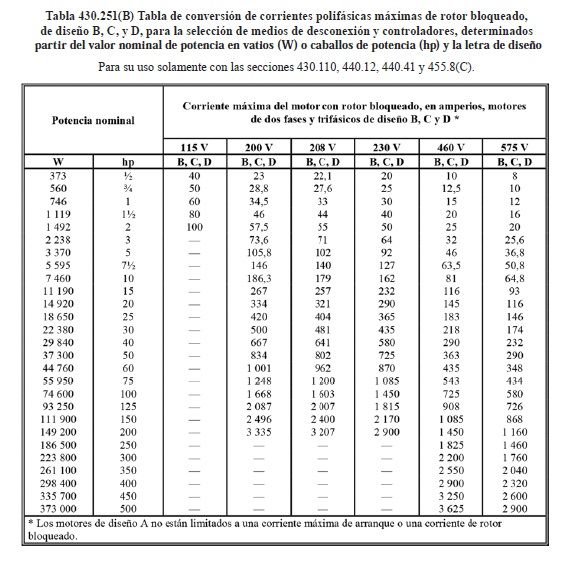

También tenemos una bomba jockey de 2 hp con un FLC de 3,4 amperios y el LRC de la bomba es de 25 amperios. Sumando los dos LRC juntos, tenemos 388 amperios. Según NEC 240.6, el dispositivo de protección contra sobrecorriente comercial estándar (OCPD) es de 400 amperios.

Debido a que la red tiene una desconexión de mas de 4 horas al año, no se puede considerar confiable, por lo tanto se requiere de un generador de reserva o standby. Cuando se utiliza un generador de reserva o standby, el OCPD (Proteccion de sobrecorriente) puede estar dimensionado para permitir…el arranque instantáneo de la carga completa de la sala de bombas únicamente y no el LRC.

En otras palabras el OCPD entre un generador de reserva o standby en el sitio y una bomba contra incendios solo necesita dimensionarse para permitir el arranque instantáneo de la carga completa de la sala de bombas contra incendios, pero no puede ser mayor que el valor seleccionado para cumplir con 430.62, que esencialmente nos lleva a la valores en la tabla 430.52.

Tener presente que en la tabla 430.52 se muestra un máximo del 250 por ciento del FLC del motor donde se tiene un interruptor de circuito de tiempo inverso. Sin embargo, no se requiere que esté al 250 por ciento y puede ser un valor menor si está dimensionado para permitir el arranque instantáneo de la carga completa de la sala de bombas contra incendios.

Por lo tanto para las plantas eléctricas la protección OCPD debe ser menor o igual a FLC = 68.4A x 250% = 171A

No se requiere que el OCPD (Protección de sobrecorriente) proporcione ninguna protección contra sobrecargas, solo protección contra cortocircuitos (consulte el Ejemplo 2). Aunque no es obligatorio, el código permite la detección de fallas a tierra (no la protección).

Se debe considerar proporcionar una señal visible local y un enlace al BAS y / o al sistema de alarma contra incendios para fines de mantenimiento. Al conectarse al sistema de alarma contra incendios, NFPA 72: 23.8.5.9 requiere que cualquier señal que no sea una señal de «bomba en funcionamiento» sea de supervisión.

NFPA 20: 10.4.7, requiere que se transmitan cuatro señales de forma remota desde la bomba cuando la sala de bombas no está constantemente atendida. Son «bomba en funcionamiento», «pérdida de potencia de fase», «inversión de fase» y «fuente alternativa de potencia conectada». Sólo la señal de «bomba en funcionamiento» puede ser una señal de alarma o de supervisión.

Ejemplo 2, calculo de protección de sobrecorriente para generador de reserva o standby, como fuente alternativa

Veamos la Imagen 1 nuevamente y dimensionemos el OCPD para un generador de reserva o standby. El FLC para el motor principal y jockey de la bomba contra incendio es de 68,4 amperios y según la Tabla 430.52 del NEC/NFP70/NTC2050, la clasificación máxima en amperios para el interruptor de tiempo inverso OCPD es 250%; por lo tanto, el OCPD máximo es de 171 amperios, como lo vimos en el ejemplo 1.

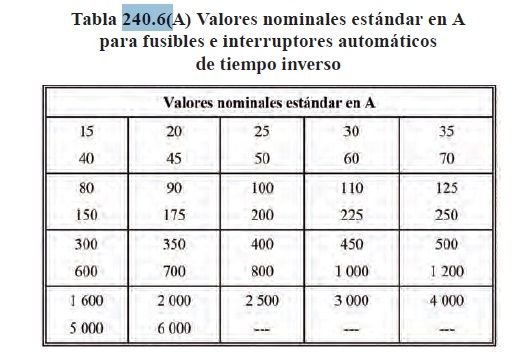

El siguiente OCPD (Protección de sobrecorriente) de tamaño estándar es de 175 amperios. Un rango aceptable sería de 150% a 250%. Por lo tanto, usando 175%, el OCPD debe tener una capacidad nominal de 125 amperios, tener presente que este valor es para garantizar que el funcionamiento de la bomba sea seguro, sin embargo se debe realizar los cálculos de ingeniería que garanticen la correcta protección de las bombas.

Los medios de desconexión para el sistema de bomba contra incendios deben estar claramente identificados, estar separados de los otros desconectadores en la instalación, ser bloqueables en la posición cerrada y monitoreados en la posición cerrada, esto requisitos están diseñados para mantener las bombas contra incendios en línea y evitar que se apaguen por error.

Imagine el comienzo de extinguir un incendio y que en medio de la prisa por cortar la energía del edificio se desconecte la bomba contra incendios por error por el mismo equipo que está tratando de combatir el incendio. Esto podría ser fatal, para ello se han creado estas regulaciones, para eliminar ese escenario potencial.

Los transformadores solo están permitidos cuando el voltaje de los operadores de red es diferente de los requisitos de la bomba contra incendios. Si se requiere un transformador, debe dedicarse únicamente al sistema de bomba contra incendios ver Imagen 3. Debe dimensionarse para el 125% de los motores de la bomba contra incendios y la bomba jockey, y el 100% del control de la bomba de incendio.

Vea el Ejemplo 3 para dimensionar un transformador. El transformador solo puede tener protección contra sobrecorriente del lado primario ver imagen 3. La protección contra sobrecorriente debe cumplir con los requisitos anteriores, ya que está diseñada solo para protección contra fallas de cortocircuito y está configurada para el LRC del motor más grande y el motor jockey y el FLA de las cargas restantes.

Es importante no confundir la FLA con la FLC. La FLA, es la corriente nominal que se encuentra en catálogos y placa del motor, mientras que la FLC es el dato del motor dado en las tablas de la NEC/NFPA70/NTC2050.

Ejemplo 3, dimensionamiento de transformador y protección de bomba contra incendios

Usando las bombas de los Ejemplos 1 y 2, dimensionemos un transformador para alimentar la bomba contra incendios. Esta vez, la alimentación de la red primaria es a 4160 V.

Se utilizará un transformador dedicado de 4160 V a 480/277 V para suministrar voltaje al sistema de bomba contra incendios. ¿Qué tamaño debe tener el transformador? Usando la información del Ejemplo 1, podemos calcular la suma del FLC y multiplicar por 125%.

La FLC=68.4A, en potencia tenemos a 480V, 56.78kVA, que multiplicado por 1.25 tenemos=70kVA.

El siguiente tamaño de transformador estándar es 75 kVA.

A continuación, veamos qué tamaño de dispositivo de protección contra sobrecorriente está permitido, pero recuerde solo en el lado primario. Por el ejemplo 1 sabemos que la suma del LRC es 388 amperios. Esto es en el lado secundario por lo tanto debe convertirse al lado primario del transformador.

Utilizando la formula I1/I2 = V2/V1, tenemos I1=I2 x (V2/V1) = 388x(480/4160) = 44.8Amp

El siguiente dispositivo de protección contra sobrecorriente de tamaño estándar para el lado primario es de 50 amperios.

El código reconoce en 695.5 (C) que una disposición estilo campus de varios edificios con alimentadores y conexiones radiales/bucles de distribución requerirá que los transformadores de distribución alimenten cargas adicionales. Para estas situaciones, se permiten transformadores de distribución. Aún se requiere que el transformador tenga el tamaño adecuado para el 125% de los motores de la bomba contra incendios y la bomba jockey, y el 100% de las cargas restantes, incluidas las cargas de bombas que no son contra incendios.

Los dispositivos de sobrecorriente pueden configurarse como normalmente lo requiere el código (Tabla 450.3 (A) y Tabla 450.3 (B) del NEC) , y deben configurarse por tiempo indefinido para el LRC de todos los motores de la bomba contra incendios, el LRC de la bomba jockey, FLC de los accesorio de la bomba contra incendios y el 100% de las cargas restantes. Ojo solo es permitido para lugares con distribución de edificios tipo campus.

Ejemplo 4. Calculo y protección física de conductores y para las bombas contra incendios

Protección física conductores bomba contra incendios

Los conductores que alimentan el sistema de bomba contra incendios desde una conexión de energía de servicio público o un generador en el sitio también deben estar protegidos contra un incendio en el edificio.

Deben instalarse fuera del edificio hasta que ingresen a la sala de bombas contra incendios. Cuando se instalan en el interior, tener presente que los cables están permitidos dentro del edificio cuando cumplen con la sección 230.6 de NEC/NFPA70/NTC2050, deben estar enrutados…enterrados debajo del edificio o revestidos con 2 pulgadas de hormigón.

Desde el lado de la carga de la última desconexión, la ruta del conductor de suministro de la bomba contra incendios debe ser independiente de otros cables y estar protegida contra daños. Como esto es relevante solo para los cables fuera de la sala de bombas contra incendios, generalmente se aplica solo a los conductores que se extienden desde la fuente. Cuando atraviesan el edificio, los conductores deben:

• Estar encerrados en un mínimo de 2 pulgadas de concreto, o
• Estar protegido por un ensamblaje específico contra incendios, certificado para lograr una clasificación mínima de resistencia al fuego de 2 horas, o
• Tener una capacidad de soportar el incendio de 2 horas mediante el uso de un sistema de protección eléctrico certificado.

Los conductores que alimentan directamente la bomba contra incendios desde el controlador, incluido el cableado de control, deben instalarse en un tubo metálico rígido (RMC), conducto metálico intermedio (IMC), tubería metálica eléctrica, flexible metálica hermética a líquidos, conducto no metálico flexible hermético a líquidos Tipo LFNC-B, Cable tipo MC con cubierta impermeable o cable tipo MI, todos certificados.

Si bien la protección contra sobrecorriente de las bombas contra incendios tiene un tamaño para conducir indefinidamente la corriente LRC de las bombas contra incendios, los conductores que alimentan la bomba contra incendios deben tener un tamaño mínimo del 125% del amperaje de los motores de la bomba contra incendios y la bomba jockey, más el 100% del equipo asociado a la bomba contra incendios.

Por supuesto, este es el mínimo, ya que también se debe considerar la impedancia en los cables debido a los recorridos largos. La caída de voltaje debido a la impedancia en los terminales de entrada al controlador de la bomba contra incendios debe ser inferior al 15% durante las condiciones de arranque.

La caída de voltaje durante las condiciones de funcionamiento en los terminales de salida (carga) del controlador debe ser inferior al 5%, y se requiere que los cables en este tramo se calculen mínimo al 115% del FLA de los motores.

Calculo de conductores para la bomba contraincendios

Es posible que haya notado que el tamaño del conductor para el alimentador del sistema de bomba contra incendios de los ejemplos anteriores aún no se ha calculado.

Por lo tanto, determinemos los tamaños de conductores necesarios para alimentar el sistema de bomba contra incendios.

Asumiremos que los terminales del equipo son a 75°C y la distancia desde el transformador al controlador es 200 pies (60m).

Primero, debemos determinar la ampacidad mínima del cable. Si recuerda, la ampacidad se basa en la FLC, no en el LRC. Ya hemos calculado este valor en el Ejemplo 3. La suma de FLC x 125% fue 85,5 amperios (68.4×1.25). Entonces, de la Tabla 310.15 (B) (16) del NEC , un cable de cobre THWN # 3 AWG es suficiente, por lo menos hasta que observemos la caída de voltaje.

Para la caída de voltaje, el NEC requiere dos cálculos: uno requiere una caída máxima del 15% durante las condiciones de arranque del motor y otro durante las condiciones de funcionamiento que requiere un 5% al ​​115% de la corriente nominal de los motores. El calculo de la caída de tensión se puede realizar con esta herramienta de caída de tensión.

Para las condiciones de arranque del motor, la corriente se calculó en el Ejemplo 1 como 388 amperios y luego de calcular la caída de tensión con la anterior herramienta tenemos que, según el Capítulo 9 de NEC, Tabla 8, un cable # 3 AWG es suficiente, debido a que tiene una caída de 7.14%, lo cual es menos del 15%.

El segundo cálculo es para una caída de voltaje máxima del 5% al ​​115% de la corriente nominal de los motores.

Nuevamente, un cable # 3 AWG es suficiente, debido a que con una corriente de 68.4 x 1.15 = 78.7Amp se obtiene una caída de tensión de apenas 1.44%, menos del 5% exigido por la NEC/NFPA70/NTC2050.

Por lo tanto, se utilizará un conductor # 3 AWG para alimentar el sistema de bomba contra incendios.

Finalmente, ¿qué tamaño de conductor de tierra se requiere? Esto se basa en el OCPD aguas arriba, equivalente a… 400 amperios, que requiere un conductor de cobre # 3 AWG según la tabla NEC 250.122.

Estos ejemplos han proporcionado información sobre el proceso de diseño básico para proporcionar energía a las bombas contra incendios. Como hemos visto, NEC 695 y NFPA 20 son fundamentales para comprender los conceptos detrás del suministro de energía a las bombas contra incendios.

Asegúrese de determinar por adelantado cuáles son los requisitos jurisdiccionales locales, revise su diseño de acuerdo con los estándares y luego coordine su diseño con la autoridad competente local.

La singularidad del diseño de energía para bombas contra incendios será un desafío al principio. Tenga en cuenta que cuando su diseño esté en funcionamiento, brindará protección vital a las víctimas de incendios, así como a aquellos hombres y mujeres que arriesgan sus vidas para detener el incendio y rescatar a las víctimas.
