Cálculos eléctricos de aires acondicionados – Cables y protecciones ¡¡¡ PREMIUM !!!

Comprender la información de las placas de características de los equipos de aire acondicionado o de bombas de calor es vital para calcular las protecciones eléctricas y los alimentadores de estos equipos.

Esta comprensión simplifica la selección del conductor o cable del circuito ramal o alimentador, además del tipo y ampacidad del dispositivo de protección contra sobrecorriente y el tamaño de los medios de desconexión.

Los equipos de aire acondicionado y bomba de calor suelen tener un motor-compresor hermético y no reciben el mismo tratamiento que un motor eléctrico convencional.

El motor hermético funciona en un entorno refrigerante y no tiene una potencia nominal ni una corriente nominal a plena carga como la de un motor estándar, por lo tanto se utilizan términos especiales para proporcionar la información necesaria para instalar correctamente el cableado de este equipo.

[joli-toc]

Definición de los términos de placa característica para equipos de Aire acondicionado

Uno de los términos que se muestran en una placa de identificación típica de HVAC (Heating – Ventilation – Air conditioning) es la RLA del compresor, que es la carga nominal en amperios o la corriente de carga nominal para el motor-compresor. El fabricante establece este valor para una carga, un voltaje nominal y una frecuencia nominal determinados del equipo. Un ejemplo del amperaje RLA del compresor es 18,0 amperios «Compressor RLA» ( Figura 1 ).

Para calcular la ampacidad mínima del cableado del circuito ramal o alimentador y los valores nominales del dispositivo de protección contra sobrecorriente especificados en la placa de identificación, se utiliza la corriente de carga nominal (RLA).

Otro término que muestra la placa característica de  un equipo de HVAC es la LRA del compresor, que representa los amperios de rotor bloqueado o la corriente de rotor bloqueado, esta es la corriente máxima que fluye hacia el motor cuando está bloqueado o no está girando. Este valor asegura que los medios de desconexión y el controlador del aire acondicionado tengan las capacidades de interrupción adecuadas. En el ejemplo de la figura 1, el LRA del compresor es de 96 amperios.

Otro término que se encuentra en la placa de identificación es la ampacidad mínima del circuito ramal que alimenta el equipo de HVAC. Este valor es necesario para seleccionar el tamaño mínimo del conductor o cable del circuito derivado o alimentador y el amperaje del interruptor para la unidad HVAC.

Para determinar la ampacidad mínima del circuito de alimentación, el fabricante usará la fórmula de ( RLA x 1.25) + Otras cargas. El RLA se basa en la carga del compresor, mientras que las «otras cargas» serían cosas como las cargas del motor del ventilador, etc.

El termino «Max. fuse or circuit breaker size» (Tamaño máximo de fusible o disyuntor) que se muestra en la figura 1, indica el tamaño máximo de fusible o disyuntor permitido para proteger el equipo. El fabricante selecciona este valor en función del amperaje que permite que el motor arranque y además pueda proporcionar protección contra sobrecorriente en el amperaje mas pequeño para arrancar el motor. Algunas placas de identificación también proporcionarán un amperaje de fusible mínimo o disyuntor. Estas clasificaciones mínimas son opcionales y no aparecen en todas las placas de identificación de los aires acondicionados.

Para calcular la máxima protección de sobrecorriente permitida, el fabricante utilizó los amperios de carga nominal (RLA). Más adelante en este artículo, usaremos la información del ejemplo de la placa de identificación en la figura 1 para hacer un ejemplo de cálculo del dispositivo de sobrecorriente máxima para una unidad HVAC.

A veces, el equipo tiene una corriente de selección de circuito ramal (BCSC). Este valor se utiliza ( en amperios) en lugar de la corriente de carga nominal (RLA) para determinar los valores nominales de los conductores del circuito ramal del motor, los medios de desconexión, los controladores y los dispositivos de protección contra cortocircuitos y fallas a tierra del circuito ramal siempre que el dispositivo de protección contra sobrecarga en funcionamiento permita una corriente sostenida mayor que la nominal corriente de carga.

La corriente de selección del circuito ramal es igual o mayor que la corriente de carga nominal marcada. Cuando sea necesario, ambos valores actuales estarán en la placa de identificación. Dado que los datos de la placa de identificación del aire acondicionado de muestra en este artículo no incluyen un amperaje para la selección del cable del circuito ramal, se usa la corriente de carga nominal (RLA) para los cálculos. Consulte NEC 440.2 y 440.4(C) para obtener una definición de corriente de selección de circuito ramal y requisitos para la misma.

También se puede encontrar en algunas placas características los valores de MCA (Figura 2) que significa Ampacidad de corriente mínima o Ampacidad de circuito ramal mínima y se define como la clasificación de corriente mínima para el cable o conductor de suministro en un circuito eléctrico. En otras palabras, MCA es la corriente nominal mínima que los cables o conductores deben transportar de forma segura en condiciones normales de funcionamiento.

El valor de MCA nos ayuda a determinar el tamaño mínimo del cable para garantizar que el cable no se sobrecaliente en condiciones normales de funcionamiento.

El valor de MCA es 1,25 veces el FLA del motor añadiendo todas las demás cargas.

Por otro lado las placas de los aires acondicionados también pueden tener el valor de MOCP (Figura 2) que es el valor medido que se usa para determinar el tamaño máximo de los dispositivos de protección contra sobrecorriente, como un disyuntor o fusible, que se usa para proteger el cable y el equipo en condiciones de falla.

El tamaño del disyuntor o fusible debe ser mayor que el valor de amperios de corriente mínima (MCA). Por tanto, el valor de MOCP es siempre mayor que el valor de MCA.

Finalmente el FLA significa Full Load Ampere y es la cantidad de corriente continua que el equipo o las máquinas pueden consumir en condiciones de funcionamiento a carga máxima. FLA es la corriente de carga completa al voltaje y la carga nominales que el motor consumirá para producir HP de salida nominal.

El valor de FLA es muy importante ya que se utiliza para determinar el valor de MCA y MOCP. Por lo tanto, indirectamente se utiliza para determinar el tamaño de los conductores, equipos, dispositivos de protección contra sobrecorriente como fusibles, MCB , disyuntores, etc.

Actualmente, los interruptores automáticos fabricados específicamente para equipos HVAC no necesitan tener una clasificación «HACR», lo que indica que el interruptor automático es adecuado para usar con las instalaciones de motores de grupo que se encuentran típicamente en equipos de calefacción, aire acondicionado y refrigeración.

Este requisito de marcado HACR no ha sido parte del Código desde la edición 2005 del NEC . Los disyuntores o brerakers de tiempo inverso certificados están diseñados y se consideran adecuados para su uso con equipos de HVAC sin necesidad de realizar más pruebas; por lo tanto, ya no se requiere la marca HACR en los breakers o disyuntores para los equipos de aire acondicionado y refrigeración.

Si la placa de identificación especifica solo fusibles, la sustitución por un disyuntor/breaker certificado es una violación de NEC 110.3 (B) y las garantías del fabricante. El fabricante suele ofrecer la opción de fusibles o disyuntores. Siempre verifique la información de la placa de identificación para asegurarse de que esto sea cierto.

Requisitos del circuito ramal

El valor de la corriente de carga nominal o la ampacidad mínima del circuito es el punto de partida para calcular la ampacidad requerida de los conductores del circuito ramal y la clasificación del equipo eléctrico para un compresor de motor de refrigerante hermético.

La corriente de carga nominal la determina el fabricante y está marcada en la placa de identificación de la unidad. Este valor es necesario para determinar la clasificación o ampacidad de los medios de desconexión, los conductores del circuito ramal, el controlador, la protección contra cortocircuitos, fallas a tierra del circuito ramal, y la protección separada contra sobrecarga del motor [NEC 440.4(B), 440.35].

Tamaño del conductor del circuito ramal para equipos de aire acondicionado

Una unidad típica de aire acondicionado o unidad exterior de bomba de calor con un motor-compresor y carga(s) adicional(es), como un motor de ventilador, debe tener conductores que tengan una ampacidad no inferior al…125 % de la carga nominal más la corriente a plena carga del motor del ventilador. Para calcular el valor, utilizaremos la placa de identificación de ejemplo en la figura 1 .

En la placa se puede observar el valor mínimo para el circuito ramal que es 24 amperios, esta es la ampacidad mínima del circuito de suministro indicada en la placa de identificación y es la ampacidad mínima requerida de los conductores del circuito ramal seleccionados con la Tabla NEC 310.15(B)(16).

Dado que la placa de identificación del equipo incluye este valor, no es necesario que el instalador o el inspector realicen este cálculo. La ampacidad permitida de un conductor de cobre 12 AWG tipo TW, THW o THWN es de 25 amperios cuando se opera a una temperatura ambiente que no exceda los 30 °C (86 °F). Cuando se instale a temperaturas superiores a 30 °C (86 °F), se deben aplicar los factores de corrección de ampacidad enumerados en las tablas de ampacidad permitida de los conductor de la tabla NEC 310.15(B)(2)(a).

Se permite la asignación de un dispositivo de protección contra sobrecorriente de 40 amperes para conductores de cobre de 12 AWG con una ampacidad de 25 amperes, ya que un fusible o disyuntor de 40 amperes en el origen del circuito protege a los conductores de un cortocircuito o una falla a tierra.

Los conductores están protegidos contra sobrecarga por el dispositivo de sobrecorriente en funcionamiento. El dispositivo de sobrecarga puede ser un dispositivo separado del dispositivo de protección contra sobrecorriente. Un elemento térmico integrado en un controlador de motor (Arrancador, variador etc) es un tipo de protección contra sobrecarga.

La protección de sobrecarga de un motor-compresor hermético generalmente está contenida dentro de la carcasa del motor y detecta directamente la temperatura del motor-compresor (Figura 2). La combinación de los dos elementos proporciona la protección contra sobrecorriente necesaria para el funcionamiento seguro y adecuado de los equipos operados por motor.

Ejemplo 1 de calculo de amperaje circuito ramal para aires acondicionados figura 1

«Usando la información de la placa de identificación del A.A en la Figura 1», determinar la ampacidad mínima del circuito para los conductores del circuito ramal de la unidad de A.A:

Ampacidad mínima del circuito = (RLA del motor nominal más alto x 1,25) + otras cargas «[NEC 440.4 (B), 440.6, 440.7, 430.24]».

Ampacidad mínima del circuito =Compresor (18,0 x 1,25 = 22,5) + Motor del ventilador FLA (1,3) = 23,8 amperios.

«Redondeado a 24 amperios, este es el amperaje del circuito de alimentación mínimo» ampacidad indicada en la placa de identificación y es la ampacidad mínima requerida de los conductores del circuito ramal.

Ejemplo 2 de calculo de amperaje circuito ramal para aires acondicionados Figura 2

«Usando la información de la placa de identificación del A.A en la Figura 2», determinar la ampacidad mínima del circuito para los conductores del circuito ramal de la unidad de A.A:

Ampacidad mínima del circuito = (RLA del motor nominal más alto x 1,25) + otras cargas «[NEC 440.4 (B), 440.6, 440.7, 430.24]».

Ampacidad mínima del circuito =Compresor No 1 (19.5x 1,25 = 24.37) + Compresor No 2 (19.5) + Motor del ventilador No 1 FLA (4) + Motor del ventilador No 2 FLA (4) = 51.875 Amperios.

«Redondeado a 52 amperios, este es el amperaje del circuito de alimentación mínimo» ampacidad indicada en la placa de identificación y es la ampacidad mínima requerida de los conductores del circuito ramal.

Amperaje máximo de protección eléctrica del circuito ramal

El Código NEC exige que la protección contra sobrecorriente del circuito ramal sea capaz de transportar la corriente de arranque del motor. La clasificación máxima de amperaje es el…175 % de la corriente de carga nominal del motor del compresor de refrigerante hermético.

Si este valor no es suficiente para permitir que arranque el motor, se puede aumentar el amperaje de clasificación o el ajuste para permitir el arranque, pero no se puede exceder el 225 % de la corriente de carga nominal [Consulte NEC 440.22(A)].

Una unidad de aire acondicionado o bomba de calor típica contiene un motor compresor de refrigerante hermético más uno o más motores de ventilador. El dispositivo de protección de circuito ramal proporciona protección contra cortocircuitos y fallas a tierra para estos motores.

La(s) corriente(s) nominal(es) de carga para estos motores se suman al valor ajustado para el motor-compresor de refrigerante hermético RLA para determinar la clasificación máxima o el ajuste del dispositivo de protección del circuito ramal. Usando el valor de RLA para todos los motores enumerados en la placa de identificación en la figura 1, la clasificación o amperaje máximo del fusible o disyuntor se basa en lo siguiente.

Ejemplo 2 de calculo de protección electrica del circuito ramal para aires acondicionados figura 1

«Usando la información de la placa de identificación del A.A en la figura 1«, determinar la protección máxima contra cortocircuitos y fallas a tierra del circuito ramal para la unidad de A.A.

Clasificación máxima de amperaje = 175% de la corriente de carga nominal del motor del compresor de refrigerante hermético + otras cargas.

«Si este valor no es suficiente para permitir que el motor arranque la clasificación o el ajuste se pueden aumentar para permitir que el motor arranque, pero no pueden exceder el 225 % de la corriente de carga nominal»

(Compresor RLA x 2.25) + Otras Cargas (Motor Ventilador FLA)
(18,0 x 2,25 = 40,5 amperios) + 1,3 = 41,8 amperios
Clasificación máxima o configuración del fusible o disyuntor = 40 amperios [Ver NEC 440.22(A)]

Si este valor calculado no es una clasificación de corriente estándar [ver NEC Table 240.6(A)] de un dispositivo de protección contra sobrecorriente, el Código requiere el uso de la siguiente clasificación estándar más baja.

En este ejemplo, el siguiente dispositivo estándar más bajo es de 40 amperios, como se indica en la placa de identificación que muestra la figura 1. No es necesario realizar este cálculo en campo.

Ejemplo 2 de calculo de protección electrica del circuito ramal para aires acondicionados Figura 2

«Usando la información de la placa de identificación del A.A en la Figura 2«, determinar la protección máxima contra cortocircuitos y fallas a tierra del circuito ramal para la unidad de A.A.

(Compresor RLA x 2.25) + Otras Cargas (Motor Ventilador FLA)
(19,5 x 2,25 = 43.875 amperios) + 19.5 + 4 + 4 = 71.375 amperios
Clasificación máxima o configuración del fusible o disyuntor = 70 amperios [Ver NEC 440.22(A)]

En este ejemplo, el siguiente dispositivo estándar más bajo es de 70 amperios, como se indica en la placa de identificación que muestra la Figura 2 No es necesario realizar este cálculo en campo.

Los fabricantes de la unidad de aire acondicionado o bomba de calor calculan el valor y determinan la clasificación máxima. Esta clasificación se proporciona en la placa de identificación de la unidad. Se permite un dispositivo de protección de menor capacidad si el fusible o disyuntor es capaz de transportar la corriente de arranque de la unidad.

Si la placa de identificación incluye un » Tamaño mínimo de fusible o disyuntor «, entonces el Código también requeriría el cumplimiento de esa información, además de la información del «Tamaño máximo de fusible o disyuntor», se deberá cumplir con uno de los dos datos de mínimo o máximo. Un fusible o disyuntor clasificado por debajo del valor mínimo marcado en la placa de identificación no será capaz de transportar la corriente de arranque de la unidad según lo determine el fabricante.

Amperaje de los medios de desconexión

Cuando la unidad compresora de aire acondicionado o bomba de calor consta de uno o varios compresores de motor de refrigerante herméticos en combinación con otras cargas, como el motor del ventilador, la potencia nominal de los medios de desconexión se basa en la suma de todas las corrientes a potencia nominal. condición de carga y condición de rotor bloqueado.

Utilizando la información de la placa de identificación de la figura 1, el RLA de 18,0 amperios del motor del compresor se agrega al FLA de 1,3 amperios del motor del ventilador. El total de…19,3 amperios se considera entonces como la corriente equivalente a plena carga para la carga combinada.

En consecuencia, dado que la corriente equivalente a plena carga de la unidad de Aire acondicionado del ejemplo es de 19,3 amperios, debemos usar la siguiente clasificación más alta.

Las disposiciones de NEC440.12(A)(1) generalmente requieren que el amperaje nominal de los medios de desconexión también debe ser al menos el 115 % de la suma de todas las corrientes en condiciones de carga nominal. Esta clasificación mínima sería entonces 115% x 19,3 amperios = 22,3 amperios. Si los medios de desconexión incluyen o sirven como protección contra sobrecorriente del circuito ramal para la unidad, la clasificación requerida para el dispositivo de sobrecorriente, en lugar de esta clasificación mínima, sería el factor determinante para dimensionar los medios de desconexión.

Un interruptor de desconexión con fusibles que contenga los tamaños máximo o mínimo de fusibles mostrados en la placa de identificación superaría este requisito mínimo del 115 %. Sin embargo, si se utiliza un interruptor de desconexión sin fusible como medio de desconexión, entonces el mayor de los dos valores obtenidos por el cálculo del 115 % y la clasificación de potencia equivalente establecería la clasificación mínima del interruptor.

Hay otra consideración al establecer el tamaño correcto de los medios de desconexión que sirven a la unidad de aire acondicionado. El amperaje de los medios de desconexión también debe basarse en corrientes en condición de rotor bloqueado de conformidad con 440.12 (B). Esto requiere una referencia a la Tabla NEC 430.251(A) o la Tabla 430.251(B), que enumeran varios valores de corrientes de rotor bloqueado y clasificaciones de potencia equivalentes.

En nuestro ejemplo de la figura 1, la placa indica que el motor-compresor LRA es de 96 amperios. La placa de identificación no proporciona un LRA para el motor del ventilador. Una suposición típica para los motores de A.A es suponer que el LRA es seis veces el FLA. Para el motor del ventilador del ejemplo, esto da un valor aproximado para LRC de 6 x 1,3 amperios = 7,8 amperios. Sumando esto al motor-compresor LRA de 96 amperios nos da un LRA equivalente para la carga combinada de 103,8 amperios.

Ubicación de los medios de desconexión para equipos de aire acondicionado

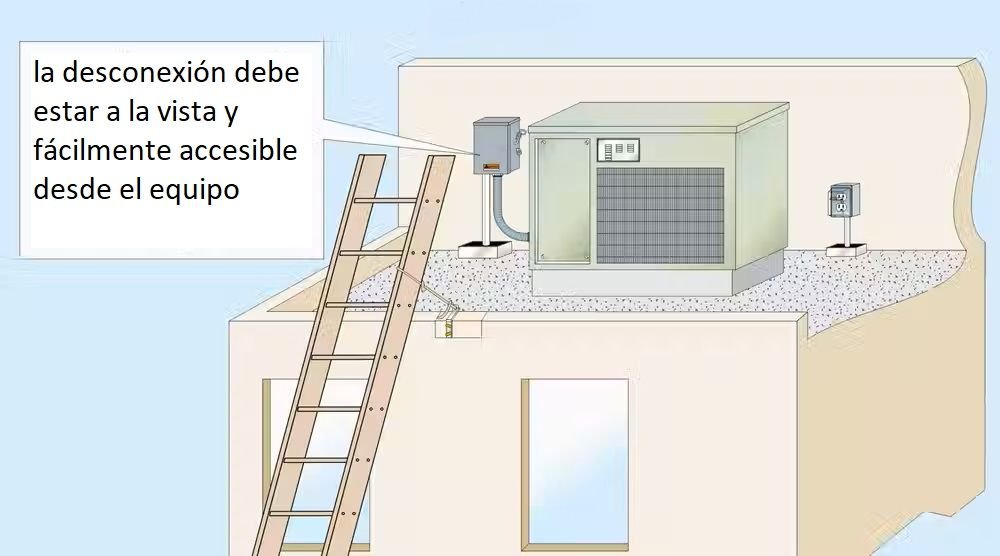

Se requiere que un medio de desconexión esté ubicado “a la vista y de fácil acceso” desde el equipo de aire acondicionado. Por lo tanto, las siguientes dos definiciones deben entenderse claramente:

A la vista de: “Cuando el Código NEC especifica que un equipo debe estar ‘a la vista de’, otro equipo, el equipo especificado debe ser visible y no estar a más de 15 m (50 pies) de distancia el uno del otro”.

Accesible, Fácilmente (Fácilmente Accesible):“Capaz de ser alcanzado rápidamente para la operación, renovación o inspecciones, sin requerir  el uso de herramientas (que no sean llaves), trepar por encima o por debajo, quitar obstáculos, o recurrir a escaleras portátiles, etc.

Estos medios de desconexión pueden instalarse sobre o dentro del propio equipo de aire acondicionado.

Un medio de desconexión que se monta en campo directamente en el equipo debe montarse de manera que no restrinja el acceso a través de paneles diseñados para permitir operaciones de servicio y reparación y acceso a los componentes dentro de la unidad.

Además, este medio de desconexión montado en campo no debe ocultar la(s) placa(s) de identificación del equipo. Por lo general, un acondicionador de aire o un compresor de bomba de calor se ubica en una plataforma de concreto fuera de la vivienda o estructura. También puede estar ubicado debajo del edificio en un espacio angosto debidamente ventilado o es bastante común que el equipo HVAC se monte en un techo. Es importante recordar que las definiciones de a la vista y de fácil acceso tienen un significado significativo en estas aplicaciones.

No es inusual que los medios de desconexión estén ubicados al lado de la unidad de aire acondicionado y, por lo tanto, se considera que son fácilmente accesibles ( con espacios de trabajo adecuados ). Si es probable que el medio de desconexión requiera examen, ajuste, servicio o mantenimiento mientras está energizado , se debe proporcionar suficiente espacio de trabajo. La ubicación adecuada de los medios de desconexión está sujeta al juicio de NEC 110.26(A) y al juicio de la autoridad competente (AHJ).

El propósito de los medios de desconexión es proporcionar un medio de visible para la persona que dará servicio o reparará el equipo. Por lo general, un medio de desconexión del tipo de bloqueo ubicado fuera de la vista de la unidad no es una alternativa aceptable para la desconexión del equipo de aire acondicionado. Una combinación de enchufe y receptáculo se considera un medio de desconexión aceptable para la mayoría de los equipos conectados con cable y enchufe, como los acondicionadores de aire de una habitación.

Espacio de trabajo eléctrico en aires acondicionados (HVAC)

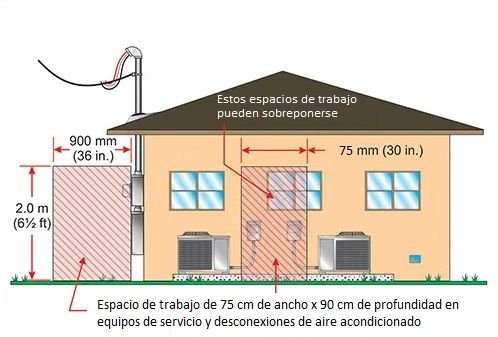

El espacio de trabajo para equipos eléctricos de 1000 voltios o menos, como una unidad da Aire Acondicionado (HVAC), que probablemente “requiera examen, ajuste, servicio o mantenimiento mientras está energizado” debe proporcionarse de acuerdo con NEC Tabla 110.26(A). El espacio de trabajo debe estar en la dirección de acceso al equipo, o la parte del equipo, en la que es probable que se trabaje mientras haya partes vivas expuestas.

Es común que las personas de servicio examinen o prueben el equipo HVAC (Aire acondicionado) mientras está energizado. Se debe proporcionar un acceso seguro al control dentro de la unidad. Las dimensiones mínimas de este espacio de trabajo son (Ver imagen):75 mm (30 pulg.) de ancho y 900 mm (36 pulg.) de profundidad.

El cumplimiento de esta regla del espacio de trabajo requiere la provisión de un acceso seguro en el momento en que se instala el equipo. También se debe proporcionar un espacio de trabajo adecuado frente a los paneles removibles que dan acceso a las partes vivas del equipo de Aire acondicionado (HVA) que generalmente se requiere probar o examinar.

Tomacorriente o receptáculo requerido cerca al equipo de aire acondicionado

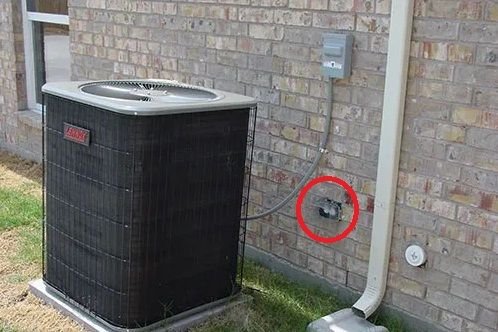

Además de un espacio de trabajo adecuado, el personal de servicio a menudo requiere energía para herramientas y equipos eléctricos portátiles asociados con el mantenimiento de equipos de aire acondicionado.

Reconociendo esta necesidad, el Código NEC/NTC2050 estipula que un receptáculo o tomacorriente de 125 voltios de 15 ó 20 amperios debe ubicarse a no mas de 7,5 m (25 pies) del equipo de HVAC (Aire acondicionado) y al mismo nivel que el propio equipo. El receptáculo debe estar en una ubicación de fácil acceso desde el equipo y debe estar protegido por GFCI y si esta en el exteriores también deberá tener protección a intemperie ( NEC 210.63).

Algunos fabricantes de equipos eléctricos han combinado los medios de desconexión necesarios y el receptáculo de servicio en un solo producto. Se requieren circuitos separados para el receptáculo y la unidad del compresor. El receptáculo de servicio debe ser un dispositivo resistente a la intemperie, protegido por GFCI, y la cubierta en uso con clasificación de servicio adicional de la unidad debe cumplir con los requisitos de NEC 406.9(B)(1) para uso en lugares húmedos. Según las especificaciones del fabricante, normalmente hay una altura de montaje mínima para este producto para evitar que la nieve o el agua entren en la abertura en la parte inferior de la cubierta con bisagras.

Aires acondicionados para habitaciones

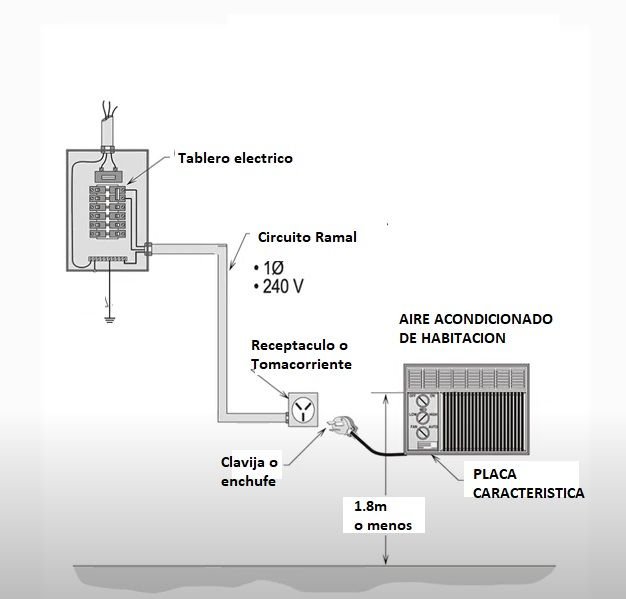

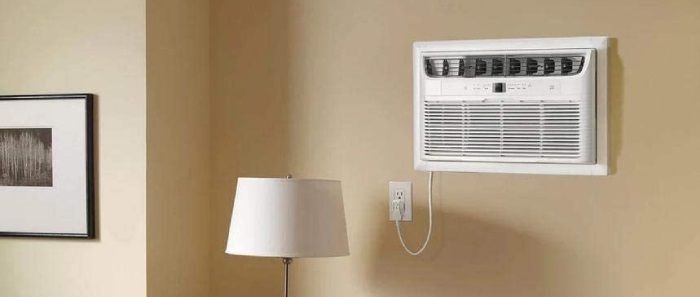

Un aire acondicionado para habitación es un aparato de corriente alterna que incorpora un motor-compresor hermético.

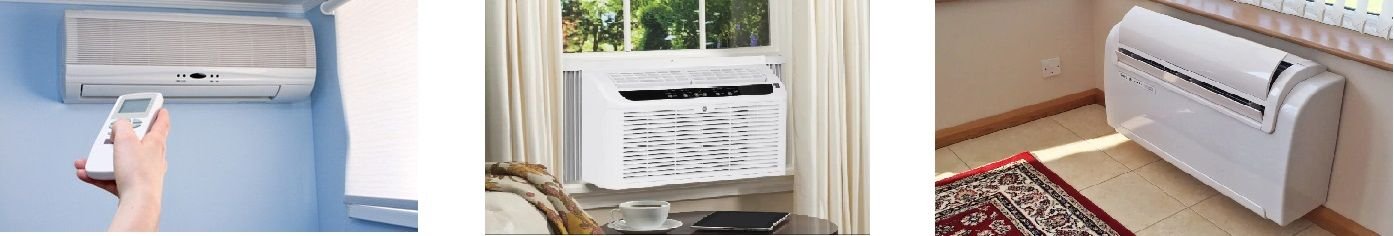

El aire acondicionado para habitación puede ser de tipo ventana, de consola independiente o de pared. Los siguientes requisitos cubren equipos con una capacidad nominal no superior a 250 voltios, monofásicos; dicho equipo puede estar conectado con cable y enchufe.

Al determinar los requisitos del circuito ramal para un acondicionador de aire de habitación, una unidad conectada por cable y conector-enchufe se considera como una sola unidad de motor si la capacidad nominal no supera los 40 amperios, 250 voltios, monofásica.

Además, la corriente de carga nominal total se muestra en la placa de identificación del aire acondicionado, y la capacidad nominal del dispositivo de protección del circuito ramal no puede exceder…la ampacidad de los conductores del circuito ramal o la capacidad nominal del receptáculo o tomacorriente, cualquiera que sea menor.

El amperaje total marcado en un aire acondicionado para habitación conectado con cable y enchufe/clavija no debe exceder el 80 % de la capacidad de amperaje del circuito ramal.

Si el circuito ramal también alimenta unidades de iluminación u otros aparatos, el amperaje de la unidad de aire acondicionado no puede exceder el 50 % de la capacidad del circuito ramal, como se indica en NEC 440.62.

Se permite que un enchufe o clavija de conexión y un receptáculo o tomacorriente con cableado adecuada sirvan como el medio de desconexión requerido para un aire acondicionado monofásico de 250 voltios o menos si los controles manuales del aire acondicionado de la habitación son fácilmente accesibles y están ubicados dentro de 1.8 m ( 6 pies) del piso, o se instala un medio de desconexión manual aprobado en un lugar de fácil acceso que esté a la vista desde el acondicionador de aire de la habitación ( NEC 440.63).

Cuando se utilice un cable flexible para alimentar un aire acondicionado de habitación, la longitud del cable no puede exceder…los 1,3 m (10 pies) de largo para una unidad de A.A de 120 voltios o no más de 1,8 m (6 pies) de largo para un Unidad de A.A de 208 o 240 voltios como se indica en NEC 440.64.

Los aires acondicionados monofásicos para habitaciones conectados con cable y enchufe/clavija se deben proporcionar con uno de los siguientes dispositivos instalados de fábrica:

(1) Detector-interruptor de corriente de fuga (LCDI)

(2) Interrupción de circuito por falla de arco (AFCI)

(3) Interruptor de circuito de detección de calor (HDCI)

El dispositivo de protección debe ser una parte integral del enchufe de conexión o estar ubicado en el cable de alimentación dentro de los 300 mm (12 pulgadas) del enchufe de conexión.

Estos dispositivos de protección solo son necesarios para las unidades conectadas por cable y enchufe.

Estas disposiciones de protección del aire acondicionado de la habitación están cubiertas en NEC440.65. Este requisito de protección está destinado a proteger contra los peligros causados ​​por el aislamiento del cable dañado o roto. El uso estacional de acondicionadores de aire para habitaciones promueve el daño del cable a menos que la unidad se almacene correctamente.

Para aires acondicionados de habitación, la placa de identificación está marcada para mostrar el tipo y el tamaño máximo de protección contra sobrecorriente permitido para la unidad.

Cuando se agregue un aire acondicionado de habitación a una vivienda existente y se suministre desde un tablero o centro de carga existente, es importante verificar que el dispositivo de sobrecorriente del circuito ramal para el aire acondicionado cumpla con el tipo y tamaño de protección contra sobrecorriente indicado en el placa de identificación de la unidad.
