Altura de instalación de tomacorrientes e interruptores eléctricos

Establecer la altura de los tomacorrientes e interruptores eléctricos en las paredes es importante tanto para facilitar la instalación como para la comodidad de los usuarios.

Al instalar varios tomacorrientes a lo largo de una pared es mucho más rápido y fácil cuando cada caja tiene la misma altura. Cualquier variación en la altura aumenta ligeramente la fricción en los cables a medida que lo «pesca» a través de los orificios perforados en las cajas.

La uniformidad se vuelve aún más crítica cuando se pasa cable blindado de superficie rugosa. Las alturas de las cajas uniformes también facilitan el corte e instalación de las perforaciones de las cajas en las paredes o paneles de yeso.

El establecimiento de alturas correctas a interruptores también son importantes en términos de acceso y ergonomía. Las alturas irregulares de los interruptores de luminarias, por ejemplo, pueden ser desorientadoras si no se instalan a la altura correcta.

Los interruptores colocadas demasiado altos o demasiado bajos pueden ser inconvenientes o incluso inaccesibles para los residentes discapacitados o ancianos.

[joli-toc]

¿Que indica la norma o código eléctrico sobre la alturas de los tomacorrientes/receptáculos e interruptores?

Altura de tomacorrientes/receptáculos e interruptores en la NEC/NFPA70/NTC2050

Aunque el Código Eléctrico Nacional (NEC)(NFPA70)(NTC2050) tiene muchas regulaciones precisas para la mayoría de los aspectos del cableado residencial, no especifica una altura para los tomacorrientes o receptáculos de pared o para los interruptores de luminarias.

Como resultado, las alturas son a menudo una cuestión de convención o preferencia. Sin embargo, el código eléctrico local es el que en la mayoría de los casos define estos asuntos, ya que los estados, ciudades y municipios a menudo adoptan y adaptan códigos de construcción modelo donde especifican las alturas de los tomacorrientes o interruptores.

Por ejemplo, la sección 1136A del Código de Construcción de California especifica que la altura mínima de un tomacorriente sea de 15 pulgadas desde la parte inferior de la caja eléctrica hasta el piso, debido a que esta altura cambia de estado a estado se debe asegúrese de consultar con el departamento de construcción de su ciudad para conocer los requisitos específicos.

Aunque el NEC/NFPA70/NTC2050 no dice nada con respecto a las alturas para las instalaciones de tomacorrientes, los electricistas suelen seguir recomendaciones profesionales comunes, dentro de un rango que generalmente se considera aceptable.

Si bien es mejor atenerse a las recomendaciones de altura tanto como sea posible, a veces estas salidas tienen que elevarse o bajarse ligeramente debido a las circunstancias. Por ejemplo, si le resulta demasiado difícil clavar un clavo en un nudo de madera o pared, está permitido mover la caja ligeramente hacia arriba o hacia abajo para evitar el nudo.

Requisito de altura de tomacorrientes según la Ley de Discapacidades Estadounidense (ADA).

El Código de Regulaciones Federales 28 Parte 36 (Ley de Discapacidades Estadounidenses) en la Sección 4.27.3 establece que los receptáculos o tomacorrientes del sistema eléctrico y de comunicaciones en las paredes deben montarse a no menos de 15 pulgadas sobre el piso para lugares donde puedan ser utilizados por discapacitados.

También informa que la altura máxima de los receptáculos y/o interruptores es de entre 48 a 54 pulgadas, según las condiciones, consulte la Sección 4.2.5 y 4.2.6 de la ADA.

¿Cuál es la altura recomendada para los tomacorrientes o interruptores eléctricos de pared?

La altura recomendada de las cajas de tomacorrientes de pared es de aproximadamente 12-18 pulgadas (30-45 cm) desde la parte superior del piso hasta la parte inferior de la caja del tomacorriente o receptáculo (o 16-22 pulgadas hasta la parte superior de la caja).

Si está revisando las alturas de las cajas de tomacorriente antes de la instalación del contrapiso o el revestimiento del piso, asegúrese de tener en cuenta esta diferencia para la altura esperada.

Para areas donde se cuenten con personas discapacitadas o ancianatos, se debe considerar una altura mínima de 15 pulgadas (38 cm) por encima de la parte superior del revestimiento del piso, esta altura generalmente se considera la altura recomendada más baja, pero pueden ser tan altos como se requiera.

Los residentes en sillas de ruedas pueden beneficiarse de las salidas eléctricas un poco más altas, donde la parte inferior de la caja este a no menos de 15 pulgadas (38 cm) sobre el piso.

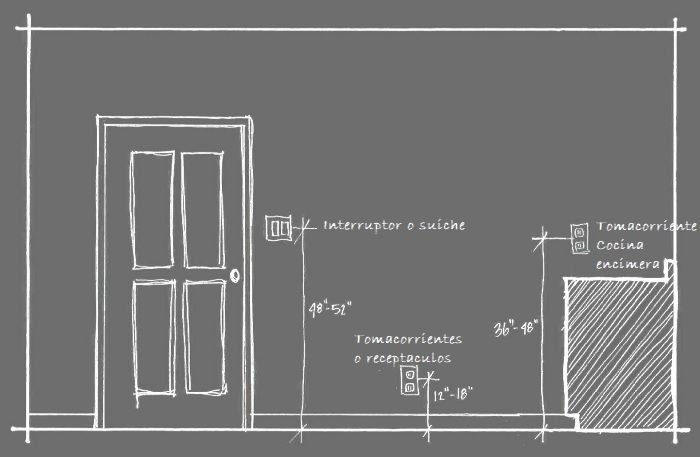

En los tomacorrientes de la encimera de cocina, es recomendado instalarlos de modo que las tapas estén entre 15 y 20 pulgadas (38 y 50 cm) de la superficie de la encimera o entre 36 y 48pulgadas si realizamos la medida desde el piso (Ver imagen 1). Asegúrese de que todas las cajas de tomacorrientes estén colocadas exactamente a la misma altura, ya que estas salidas serán muy visibles.

¿Cuál es la altura recomendada para cajas de interruptores de iluminación o suiches eléctricos?

La altura recomendada de los interruptores de pared en la mayoría de las habitaciones (excluyendo los que están sobre los mostradores de la cocina ) es de 48-52 pulgadas (1.2 – 1.3m) por encima de la parte superior del revestimiento del piso (medida hasta la parte inferior de la caja).

Para los usuarios de sillas de ruedas, generalmente se especifica 48 pulgadas (1.2m) como la altura máxima, ya que los niveles más altos pueden ser difíciles de alcanzar cuando están sentados en una silla de ruedas. En estas situaciones, está bien colocarlos un poco más abajo, con la parte inferior de la caja a 44 pulgadas (1.1m) del piso, por ejemplo).

¿Cómo medir la altura de un tomacorriente/receptáculo o interruptor?

Medir individualmente la altura de cada salida eléctrica con una cinta métrica es una forma de establecer la altura de las salidas. Sin embargo, hay otros trucos que quizás desee intentar para acelerar el proceso:

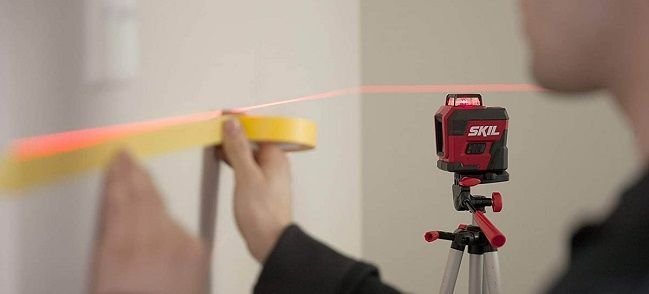

Mida con un nivel láser

Con el medidor laser se puede determinar la altura de la salida eléctrica y con ello hacer una marca en la pared que le permita instalar la caja. Con un nivel láser colocado en el otro lado de la habitación, dispare una línea a lo largo de toda la pared en la que está trabajando. Trabaje con esta línea a medida que coloca cada caja o, para conservar las baterías, haga marcas de lápiz en los postes y luego apague el nivel láser.

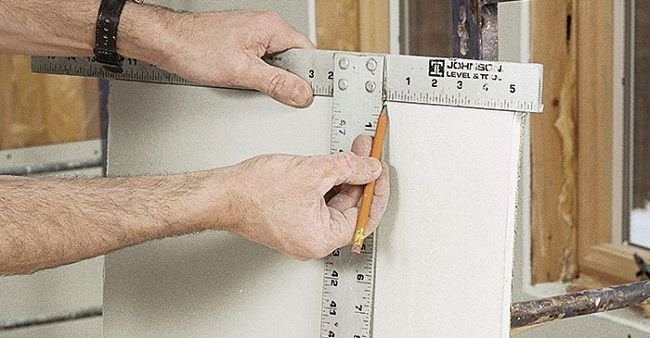

Mida con una escuadra de yeso

Este método rápido funciona mejor antes de que el revestimiento del piso ya esté instalado. Si tiene una escuadra de yeso, coloque el extremo largo de la «T» de la escuadra perpendicular al piso.

Sostenga la parte más larga de la escuadra paralela al piso. Marque una línea a la altura recomendada anteriormente. Coloque los receptáculos a esta altura.

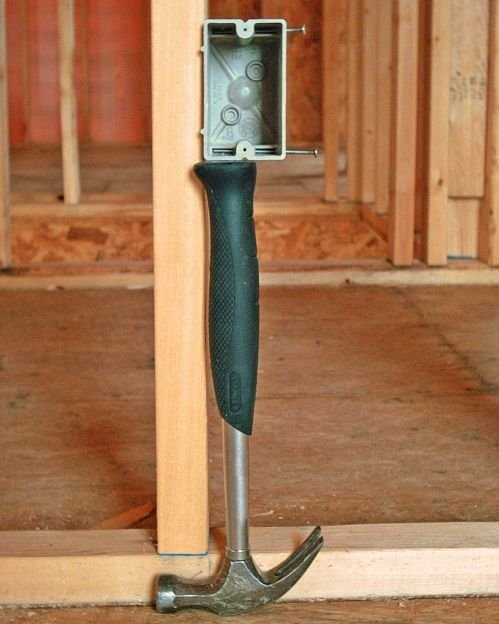

Medir con un martillo

La mayoría de los martillos de 16 onzas miden aproximadamente 13 pulgadas de largo. Coloque el martillo en el piso con la cabeza hacia abajo, luego coloque la caja en la parte superior del mango del martillo, lo que dará como resultado una altura de salida de aproximadamente 12 pulgadas después de instalar el revestimiento del piso.

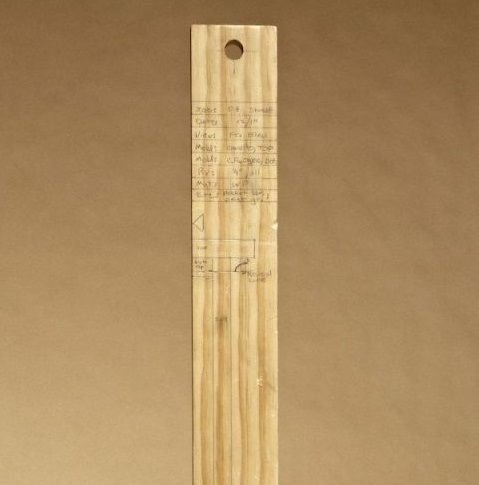

Medir con un poste de madera

Un artículo gratuito que es fácil de hacer y que te ayuda a establecer múltiples alturas de interruptores y tomacorrientes es un poste de madera.

Un poste de madera es una herramienta casera que no es más que un trozo de madera de dos por cuatro claramente marcado con la altura que necesite. Solo necesita medir una vez: la primera vez que hace el elemento.

Puede usar un poste para todas las alturas de las cajas, e incluso puede marcar diferentes alturas (tomacorrientes e interruptores de iluminación) en el mismo poste de piso. Ayuda delinear tanto la parte superior como la inferior de la caja de la pared en el poste de madera, para evitar confusiones al marcar los montantes.

Simplemente coloque el poste junto a donde requiere marcar la altura de la salida eléctrica en la pared y marque la altura adecuada. Asegúrese de marcar el poste claramente. Es bueno poner notas como «parte inferior de la caja» y «centro de la caja de interruptores» ayudan a evitar errores.

Cuando haya terminado con su proyecto, guarde el poste para su uso posterior o recíclelo para usarlo como material de construcción.

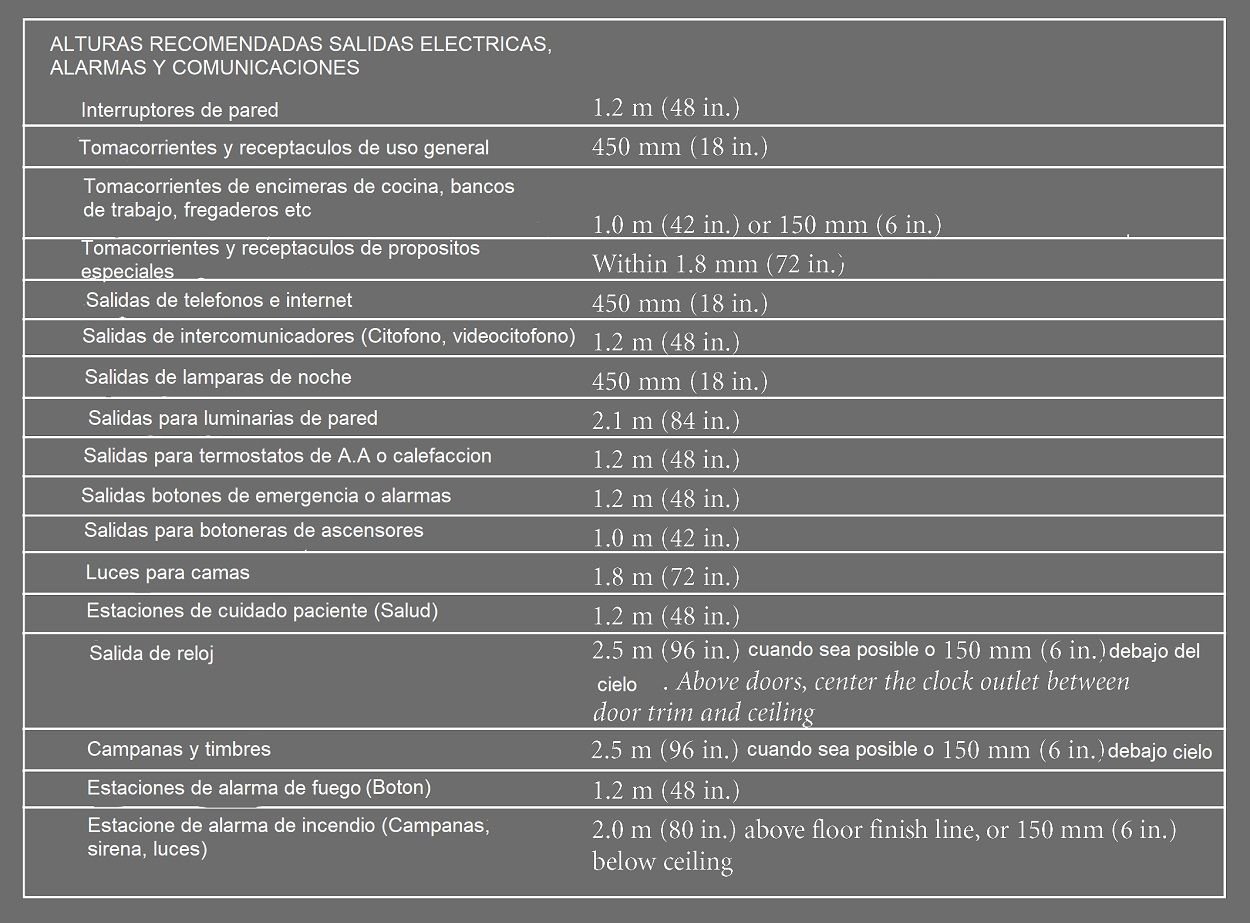

Alturas recomendadas para salidas eléctricas, comunicaciones y alarmas
