¿Cuáles son los circuitos básicos que se requieren para una casa? ¿Cuántos interruptores de iluminación tiene que haber en una escalera? ¿Qué tamaño de cable se debe usar para los circuitos?.
¿Cuántos amperios puede manejar un cable No 12 o No 14 AWG?¿Cuantos tomacorrientes debe tener una casa?¿Cuales interruptores deben ser GFCI y AFCI?¿Como se deben distribuir los tomacorrientes en una cocina?.
Todas estas preguntas se responden en alguna parte de las 700 o mas páginas del Código Eléctrico Nacional (NEC). Afortunadamente, muchas de las preguntas más comunes sobre cableado residencial se responden aquí en solo un par de páginas.
Esto no pretende reemplazar el NEC o la necesidad de familiarizarse con esta norma que en muchos paises de habla hispana se traduce al español como por ejemplo Colombia que toma el nombre de NTC2050 y en México la NOM01.
También puedes encontrar mucha información sobre la cantidad de circuitos en una vivienda en la la web necfacil.com, la cual es un handbook en español de la NEC/NFPA70.
[joli-toc]
Alimentador principal de la casa
El alimentador, tablero, medidor y protección eléctrica de la casa debe ser adecuado para suministrar de manera segura la carga requerida. Un calculo rápido de la carga de la casa se dimensiona basado en lo siguiente:
- Circuito de pequeños electrodomésticos de cocina (mínimo 2 circuitos c/u de 1500W)
- Circuito de lavado y planchado (mínimo 1 circuito de 1500W).
- Circuitos de iluminación y tomas (De acuerdo a tamaño de la casa metros cuadrados x 33VA)
- Circuito de la Nevera (Depende de la potencia de la nevera, si es poca se puede incluir en los circuitos de pequeños electrodomésticos, de lo contrario deberá tener circuito independiente)
- Circuito de baño (mínimo 1500W).
- Circuito de horno (Dependiendo de las características del equipo).
- Circuito de lavavajillas (Dependiendo de las características del equipo).
- Circuito de triturador de alimentos (Dependiendo de las características del equipo).
- Circuito de calefacción (Dependiendo de las características del equipo).
- Circuito de Aire acondicionado (Dependiendo de las características del equipo).
Se debe sumar las anteriores cargas y realizar las demandas que sean necesarias dependiendo de la cantidad de equipos y los factores de la NEC.
Con la potencia se calcula el amperaje para el calculo del cableado y protección necesaria según NEC.
El tablero de distribución principal debe montarse fuera o dentro de la vivienda en el punto de entrada de los conductores a la casa. Todo el equipo de alimentación y los tableros eléctricos deberán tener un área despejada de 75 cm (30″) de ancho y 90cm (36″) de profundidad al frente. NO se permiten paneles en los armarios de ropa o baños.
De acuerdo con el artículo 250 del NEC/NFPA70/NTC2050, el neutro del tablero principal debe estar unido al de la acometida de alimentación y al sistema de electrodos de puesta a tierra. En los subpaneles, el neutro está aislado de la tierra; esto es para mantener un sistema de tierra de un solo punto y evitar una condición conocida como bucle de tierra.
Directrices principales de instalación de cableado para circuitos ramales
Se recomienda NO mezclar diferentes tamaños de cables en el mismo circuito ramal. El cable tipo NM debe engraparse a 30cm (12″) de las cajas de metal, 20cm (8″) de las cajas de plástico y cada 1.4m (4½ pies) a partir de estas cajas en el camino. Se deben usar conectores adecuados donde el cable NM ingrese a gabinetes, cajas o tableros metálicos.

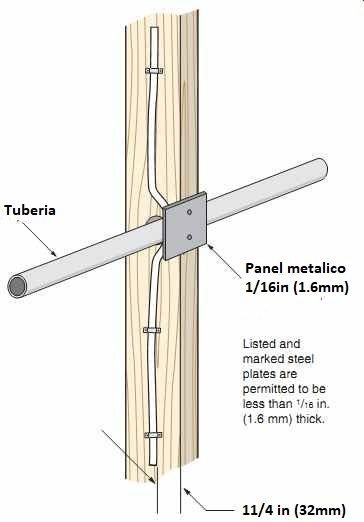

Cuando el cable Tipo NM se instala paralelo a los vigas de la estructura, o en orificios perforados, debe ubicarse al menos a 3.2 cm (1¼») del borde más cercano de la pieza de estructura, donde clavos o tornillos no pueden penetrar los cables.
Si no se puede mantener esta distancia, El cable debe estar protegido por una placa o funda de acero de al menos 1.6mm (1/16″) de espesor. Sección 300.4 (A), NEC/NFPA70/NTC2050.
Los métodos de cableado de tipo cable o canalización instalados en un tubo, para ser cubiertos con paneles de yeso, revestimiento, paneles, alfombras o un acabado similar, deben estar protegidos por una placa de acero de 1/16 de pulgada, o deben estar profundizados a una distancia de 1 1/4 de pulgada para toda la longitud en la que está instalado el cable o la canalización. Excepción: Canalizaciones según lo contemplado en los artículos 342, 344, 352 y 358. Sección 300.4 (E), NEC/NFPA70/NTC2050.
Receptáculos o tomacorrientes requeridos en las diferentes areas de una casa: habitaciones, exteriores, baños, garaje, sala, jacuzzi etc (Tipos, distancia, ubicación y prohibiciones)
Para la mayoría de las áreas de una casa, los receptáculos o tomacorrientes no deben estar a más de 3.6m (12 pies) de distancia entre ellos y a no más de 1.8m (6 pies) de una puerta o entrada; es decir, cada punto en casi todas las paredes no debe estar a más de 1.8m (6 pies) horizontales de un receptáculo. Los espacios de pared formados por separadores fijos, como mostradores independientes o barandas, se incluyen en la medida de 6 pies.
Los receptáculos instalados en el piso a 18″ de la pared (50cm) pueden usarse en lugar de receptáculos o tomacorrientes montados en la pared. Los receptáculos o tomacorrientes instalados en el piso deben usar una combinación de caja-receptáculo diseñada específicamente para ese propósito.

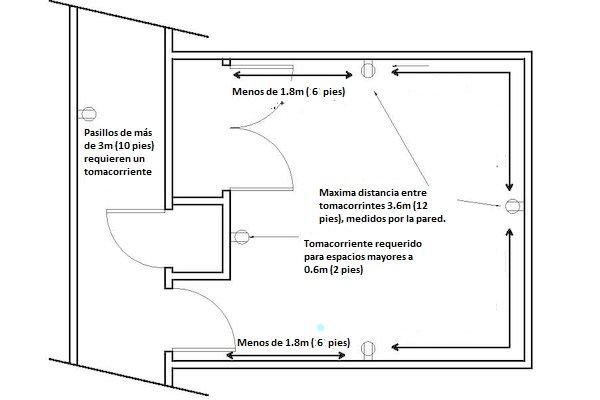

Cada pasillo de más de 10 pies (3m) de largo se debe tener al menos un receptáculo; aparte de este, los pasillos están exentos de la regla de los 6 pies (1.8m).

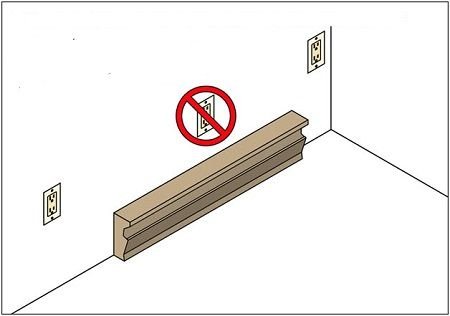

No se pueden instalar tomacorrientes sobre un calentador eléctrico de zócalo. Los calentadores de zócalo eléctricos son básicamente calentadores de zona. Por lo general, se instalan debajo de las ventanas, donde el aire ascendente del calentador contrarresta el aire frío que cae del vidrio de la ventana, y están controlados por termostatos dentro de la habitación donde se encuentran.
Los tomacorrientes que se encuentran detrás de un aparato estacionario o fijo, como un refrigerador o una lavadora, no cuentan cuando se considera el espacio entre los tomacorrientes de 1.8m o 3.6m.
Cualquier espacio en la pared que tenga 0.6m (2 pies) o más de ancho debe tener un receptáculo o tomacorriente.
Cada sótano y garaje debe tener al menos un receptáculo o tomacorriente y todos deben estar protegidos por GFI . Se debe instalar al menos un receptáculo o tomacorriente en cada parte sin terminar de un sótano.
Este receptáculo o tomacorriente es adicional a cualquier receptáculo que pueda instalarse para lavar ropa u otros propósitos específicos.
Se debe proporcionar un circuito ramal de 20 amperios para la lavandería y planchado. Este circuito está limitado a receptáculos o tomacorrientes dentro del cuarto de lavado. No se permiten otras salidas en este circuito, debe ser independiente.

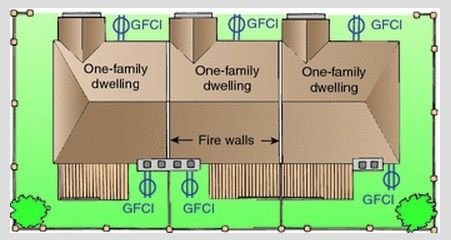

Debe haber al menos dos tomacorrientes GFI en el exterior de la casa ubicados cerca de las puertas delantera y trasera, y todos los tomacorrientes exteriores deben estar protegidos contra GFI . Nota: Los tomacorrientes exteriores instalados en lugares húmedos deben tener un gabinete resistente a la intemperie, esté o no en uso.
Un tomacorriente accesible de 15 o 20 amperios debe estar dentro de los 7.5m ( 25 pies) de los equipos de HVAC.
Como regla general, puede tener hasta 10 receptáculos en un solo circuito, pero esta es un área gris que está sujeta a la discreción del instalador y diseñador eléctricos.
Se debe suministrar al menos un circuito de 20 amperios para receptáculos de baño. Cada baño…debe tener su propio circuito con tomacorrientes o receptáculos GFI cerca del lavabo y sin luminarias u otros tomacorrientes de equipos diferentes a los baños. Cuando un circuito de 20 amperios suministre un solo baño, se permitirá que se suministren salidas para otros equipos dentro del mismo baño de acuerdo con 210.23 (A). ¡Este circuito NO se debe utilizar para alimentar un accesorio importante como una bañera de hidromasaje o jacuzzi!
Se debe instalar al menos un receptáculo protegido con GFCI de 15 o 20 amperios y 120 voltios en una ubicación interior de spa o jacuzzi, a no menos…de 6 pies (1.5m) de la pared interior de la unidad y a no más de 10 pies (3m) de distancia de ella.
Los artefactos de iluminación, enchufes y ventiladores de techo sobre spas y jacuzzis deben estar a un mínimo de 2.2m (7’5″) por encima del nivel máximo de agua. Nota: los motores de las bombas y otros equipos eléctricos relacionados con el spa deben permanecer accesibles para el servicio después de que todos los acabados estén en su lugar. Accesible no incluye hacer agujeros en las paredes o quitar baldosas; planifique con anticipación y use el sentido común.
Los spas o jacuzzis al aire libre tienen los mismos requisitos que una piscina. Consulte la sección 680 del NEC/NFPA70/NTC2050 para conocer esos requisitos.
Tenga en cuenta que todos los tomacorrientes de los dormitorios deben estar protegidos por un interruptor de circuito de falla de arco certificado para brindar protección a todo el circuito ramal. Esto incluye cableado a las salidas del detector de humo 210.12, NEC/NFPA70/NTC2050.

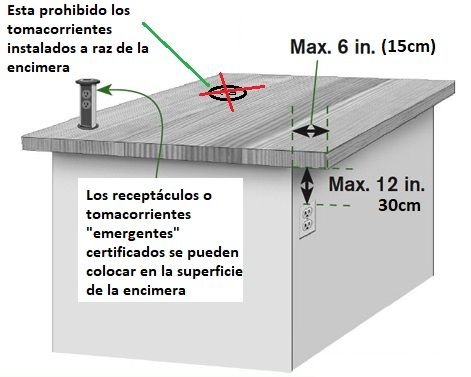

Receptáculos o tomacorrientes en la cocina: islas, peninsulas, fregaderos etc (Tipos, ubicaciones, distancias y prohibiciones)

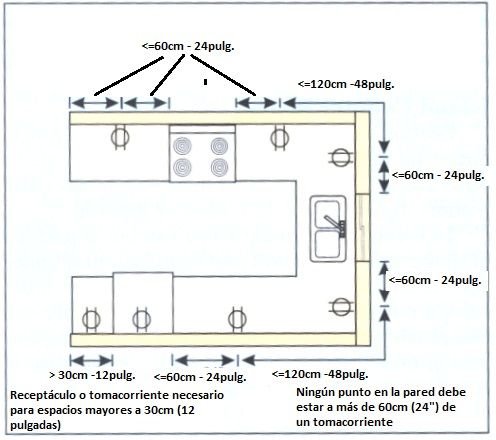

En la cocina, cada espacio en el mostrador de más de 12 pulgadas (30cm) debe tener un tomacorrientes o receptáculo protegido GFCI ; en general, todos los tomacorrientes o receptáculos de la encimera de la cocina deben estar protegidos mediante GFCI.
Los receptáculos o tomacorrientes de mostrador se instalarán de manera que ningún punto a lo largo de la pared esté a más de…[ 60cm (24″) medidos horizontalmente desde un tomacorriente o receptáculo en ese espacio.

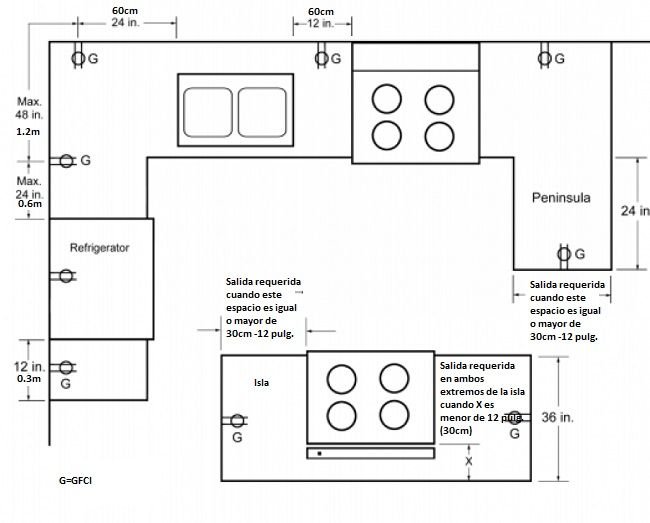

Las barras e islas peninsulares de 30cm (12″) o más de ancho deberán tener al menos un receptáculo.
Se requieren al menos dos circuitos derivados de 20 amperios para alimentar los tomacorrientes…para pequeñas cargas de electrodomésticos, incluido la nevera en la cocina, la despensa, la sala de desayunos y el comedor.
Estos circuitos de pequeños artefactos de cocina, ya sea que se utilicen dos o más, NO deben suministrar nada más que receptáculos o tomacorrientes en estas áreas.
NO se permiten en estos circuitos tomacorrientes de iluminación y equipos que no sean pequeños electrodomésticos como trituradores de basura, ventiladores de campana, lavavajillas, compactadores de basura etc.
Los receptáculos o tomacorrientes de la encimera de la cocina deben ser alimentados por al menos dos circuitos ramales de pequeños electrodomésticos.
Los electrodomésticos de cocina y los receptáculos o tomacorrientes de los dos circuitos ramales de cocina deben tener disyuntores, interruptores o breakers de 20 amperios y estar conectados con un cable de calibre mínimo No 12 AWG.
Lugares de una casa donde es requerido la protección de falla a tierra GFCI
Un interruptor de circuito de falla a tierra (GFCI) debe proteger TODOS los receptáculos o tomacorrientes enumerados a continuación:

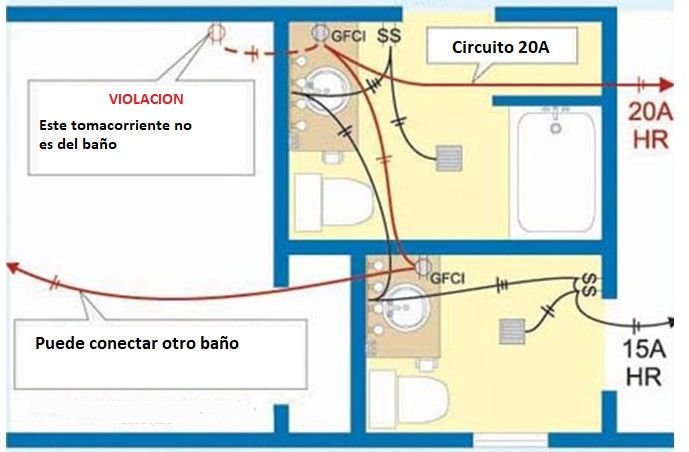

- Receptáculos o tomacorrientes de baño.

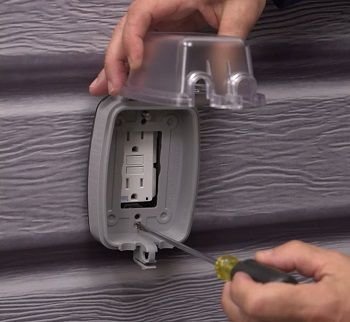

- Receptáculos o tomacorrientes al aire libre (En el exterior de la casa).

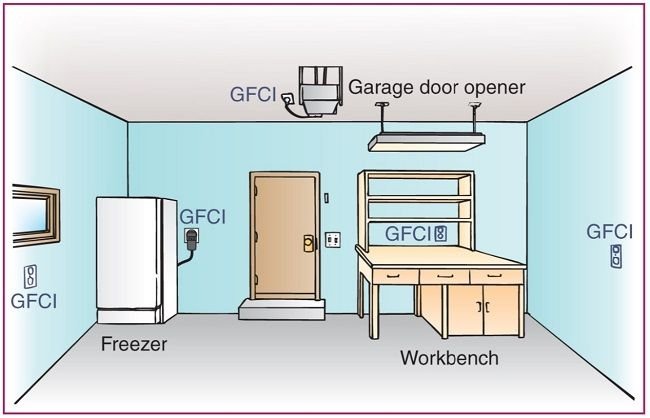

- Receptáculos o tomacorrientes de garaje.
- Receptáculos o tomacorrientes de cocina que sirven superficies de encimeras.
- Receptáculos o tomacorrientes de una encimera a menos de 1.8m (6 pies) de un fregadero.
- Todos los receptáculos o tomacorrientes en un sótano sin terminar.
- Bombas de sumidero (Es una bomba que se utiliza para eliminar el agua que se ha acumulado en un sumidero de recolección de agua , que se encuentra comúnmente en los sótanos de las casas).
- Espacios de rastreo a nivel o por debajo de la casa.

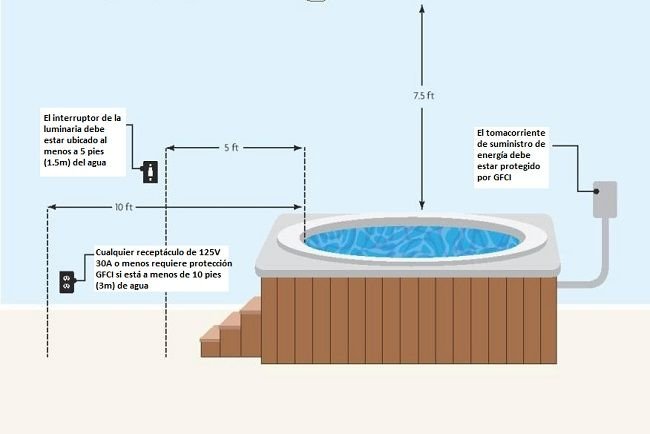

- Spas, Hidromasaje, Jacuzzis y componentes eléctricos asociados.
- Prácticamente cualquier lugar donde el agua y la electricidad puedan mezclarse.
Protección requerida de falla de arco (AFCI) para circuitos ramales
Un interruptor o breaker de falla de arco – AFCI es un dispositivo (generalmente, si no siempre, un interruptor o breaker) diseñado para brindar protección contra fallas de arco.
Un interruptor o breaker AFCI se disparará siempre que se detecte un arco. En todas las viviendas, un interruptor de circuito por falla de arco debe proteger TODOS los receptáculos monofásicos de 120 voltios, 15 y 20 amperios en las cocinas, salas familiares, comedores, salas de estar, salones, bibliotecas, dormitorios, soláriums, salas de recreación, armarios, pasillos, áreas de lavandería o áreas similares deben estar protegidas por AFCI.
En otras palabras, casi todos los receptáculos dentro de una vivienda, excepto los baños, el porche, la parte exterior y el garaje, deben estar protegidos por AFCI.

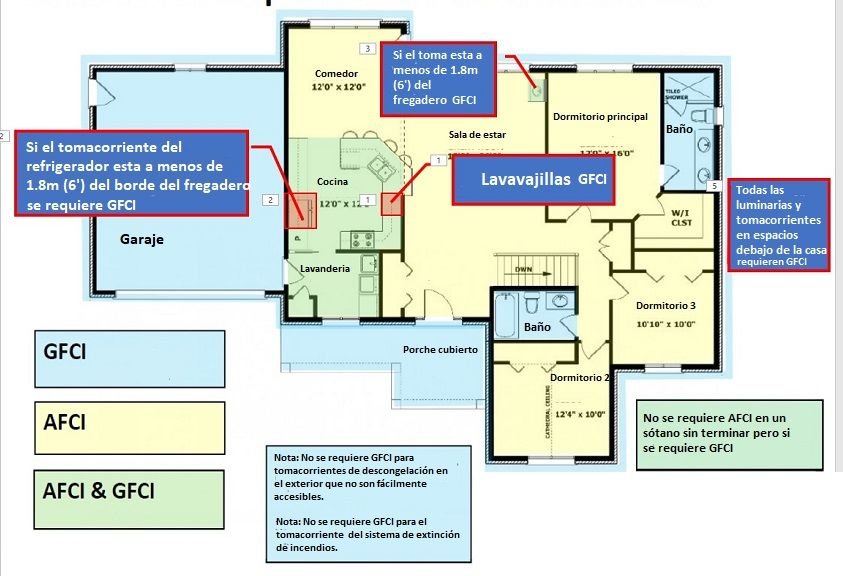

Resumen de areas de una casa que tomacorrientes GFCI y AFCI según NEC/NFPA70/NTC2050
Circuitos independientes para equipos según la NEC/NFPA70/NTC2050
Los siguientes electrodomésticos deben estar en un circuito independiente de 20 amperios: lavavajillas, triturador de basura, lavadora, microondas y equipos en general que no sean pequeños artefactos de cocina.
Como regla general, todos los aparatos de 240 voltios deben tener su propio circuito (Horno, extractores, aire acondicionado, calefacción etc)
Los jacuzzis, bañeras de jardín y similares deben tener circuito independiente y cableados según lo requiera el modelo en particular y los códigos locales.
Las áreas de servicio de todos los electrodomésticos deben ser accesibles después de que se complete el acabado final.
Luminarias requeridas en las diferentes areas de una casa (Habitaciones, cocina, exteriores, baño, escaleras etc)
Los circuitos ramales de iluminación general se calcularán sobre la base de 33VA por metro cuadrado. Puede conectar hasta 44 metros cuadrados de área habitable en un circuito ramal de… 15 amperios o hasta 57 metros cuadrados en un circuito de 20 amperios (Recomiendo conectar hasta el 80% de la carga que puede soportar el circuito).
Estos circuitos ramales pueden suministrar potencia a las salidas de iluminación en todas las áreas de la vivienda y tomacorrientes de uso general, que no sean electrodomésticos pequeños, lavandería, baño, aire acondicionado, calefacción, garaje, equipos especiales y sistemas descritos anteriormente.
«Cada habitación, pasillo, escalera, garaje adjunto y entrada exterior deben tener al menos una salida de iluminación controlada por un interruptor de pared. Sin embargo, en la mayoría de las habitaciones, además de cocinas y baños, el interruptor de pared puede controlar uno o más tomacorrientes a los que las lámparas se pueden enchufar en lugar de un accesorio montado en el techo o en la pared «.
Debe haber al menos una luminaria controlada por interruptor de pared en el cuarto de servicio, ático, sótano o espacio debajo del piso utilizado para almacenamiento o que contenga equipos como calefacción y aire, calentadores de agua, bombas de sumidero, etc. que puedan requerir servicio. El interruptor debe estar ubicado en el punto de entrada a estas áreas.

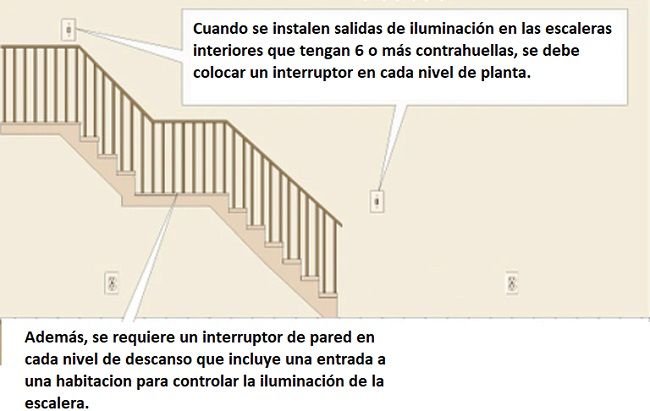

Las escaleras con más de seis contrahuellas requieren que las luminarias sean controladas por un interruptor en cada extremo.
En los armarios, las luminarias fluorescentes deben tener al menos…15cm (6 pulgadas) de espacio libre de los estantes o almacenables. En un armario típico de dos pies de profundidad (aprox.), El accesorio se montará en la pared justo encima de la puerta.
En resumen, ponga una luminaria en cada habitación o armario grande, fuera de cada puerta exterior, y debajo del piso y en el ático si hay equipos eléctricos en estos espacios o si son aptos para almacenamiento.
Encienda las luminarias de la habitación en cada puerta al ingresar a la habitación, ponga un interruptor en una escalera en ambos extremos y encienda las luminarias exteriores en las puertas de servicio.
Como regla general, puede colocar hasta diez artefactos de iluminación promedio en un solo circuito, a menos que esto se sume a un vatiaje (Watts) excesivo para el circuito (nota, un ventilador de techo con un juego de luces califican como un solo artefacto).
Las excepciones notables serían los reflectores, que son accesorios de alta potencia, verifique la potencia y asigne el circuito de acuerdo a ella.
La regla real para los circuitos es no exceder el 80% de la capacidad de potencia calculada del circuito.
La capacidad de vatiaje (Watts) del circuito es igual al amperaje nominal del interruptor multiplicado por el voltaje (120), por lo que para un circuito de iluminación típico de 15 amperios sume todos los vatios (Watts) máximos y asegúrese de que sean menos del 80% de la capacidad del circuito 15×120 (1440 vatios (Watts) máx. ).
Tenga en cuenta que los inspectores pueden estar buscando no más de 10 accesorios (más o menos según las variaciones locales) por circuito, a pesar de sus cálculos.
Detectores de humo
Debe haber un detector de humo de respaldo de batería de 120 voltios en el techo, o en la pared cerca del techo en el área exterior de cada dormitorio y dentro de cada dormitorio.
Todos los detectores de humo deben estar unidos para que si uno se va, todos se vayan juntos. Los detectores de humo deben estar protegidos por un disyuntor de falla de arco.
Cuando esté preparando detectores de humo, colóquelos en cadena con cable mínimo No 14 AWG y el cable adicional (rojo) interconectará el sistema.
Tenga en cuenta que todos los tomacorrientes de los dormitorios deben estar protegidos por un interruptor de circuito de falla de arco certificado para brindar protección a todo el circuito ramal. Esto incluye cableado a las salidas del detector de humo 210.12, NEC.
Por lo general, hay dos sistemas diferentes que se encuentran en un hogar. El primero es el sistema independiente con detectores de humo. Aquí es donde compra detectores de humo individuales y los coloca en toda la casa.
Se recomienda tener uno en cada habitación, CON BATERÍAS, pero al menos uno en cada piso. El detector emitirá un «chirrido» si la batería se está agotando. También asegúrese de presionar el botón de prueba regularmente para asegurarse de que el sistema esté funcionando.
Asegúrese de que estén en el techo (no en la pared) y en el centro de la habitación, para una circulación adecuada. También cambie las pilas con frecuencia para asegurar su correcto funcionamiento. Estos detectores funcionan independientemente unos de otros y no todos se activan al mismo tiempo.
El segundo sistema es un sistema más complejo que normalmente lo instala el constructor o la empresa de alarmas. Este es el sistema cableado. Esto es cuando todos los detectores se colocan en diferentes habitaciones y se conectan juntos, con una batería de respaldo. Dado que estos detectores están conectados entre sí, si uno se va, todos se van juntos. En caso de que no haya humo o fuego y se apaguen, es necesario encontrar el detector de problemas. Una vez que el detector defectuoso se desconecta del sistema, el sistema se reiniciará y silenciará.
Recuerde, incluso las baterías nuevas o los detectores nuevos fuera del paquete pueden tener fallas. Si encuentra un detector con problemas, retírelo y reemplace las baterías. Si el detector se apaga nuevamente, reemplácelo nuevamente con un nuevo juego de baterías. Si el problema continúa, reemplace el cabezal del detector.
Conexión de conductor de tierra
Todos los conductores de puesta a tierra del equipo deben estar conectados con conectores de presión sin soldadura, como tuercas para cables o crimps de conexión, dejando suficiente conductor adicional para la conexión a la caja de metal y/o tomacorriente.
Cuando se utilizan conectores de tipo crimp, se deben conectar con la herramienta recomendada por el fabricante. Tenga en cuenta que TODAS las cajas de conexiones y salidas de metal deben conectarse a tierra conectando el conductor de conexión a tierra del equipo desde el cable NM a la caja de metal con un tornillo o clip de conexión de tierra aprobado. Cuando se armen los conductores del circuito en las cajas, se deben dejar 15cm (6 pulgadas) de conductor libre para usar en la organización y conexión de dispositivos (Tomacorrientes).
Calefacción eléctrica
La calefacción eléctrica se puede instalar en circuitos ramales de 15, 20 o 30 amperios. A continuación se enumera la potencia máxima que se puede instalar en cada tamaño de circuito ramal. (Todos los circuitos se calculan a 240 v).
- 15A – 2.880 watts máximo
- 20A – 3.840 watts máximo
30A – 5.760 watts máximo. Por ejemplo, si está instalando calentadores de placa base que tienen una potencia nominal de 250 vatios por pie lineal (30cm), puede instalar 15 pies (4.5m) en un circuito de 20 amperios y 240 voltios. 250W x 15 = 3.750 Watts.
Guía de aplicación de tamaño de cables según carga y amperaje (No 14, 12, 10, 8, 6AWG)
| Tamaño y tipo de cable | Es adecuado para este propósito |
| 14 AWG | 15 amperios máx., Circuitos de conmutación e iluminacion |
| 14 AWG | 15 amperios como máximo, circuitos ramales estándar de 120 voltios y 15 amperios de uso general.
Con todos los equipos electrónicos que las familias tienen (y es probable que tengan en el futuro) con el fin de hacer un buen trabajo, vale la pena considerar simplemente no usar ningún cable de menos calibre que 12 AWG para que los breaker o interruptores de 20 amperios se puedan usar de manera segura en todos los circuitos: incluso si los códigos locales permiten cables de calibre 14. El uso de un calibre general también ayuda a reducir el desperdicio. |
| 12 AWG | 20 amperios como máximo, circuitos de conmutación y rara vez en equipos de 240 voltios y 20 amperios |
| 12 AWG | 20 amperios como máximo, circuitos ramales, tomacorrientes o receptáculos de cocina y otros circuitos de electrodomésticos pequeños de 120 voltios y 20 amperios |
| 10 AWG | 30 amperios como máximo, calentadores de agua, unidades de aire acondicionado y rara vez en otros electrodomésticos de 240 voltios y 30 amperios |
| 10 AWG | 30 amperios, secadora de ropa eléctrica y otros electrodomésticos combinados de 220/110 voltios y 30 amperios |
| 8 AWG | 50 amperios máx., Horno o placa de cocción y otros electrodomésticos combinados de 220/110 voltios y 50 amperios |
| 6 AWG | 65 amperios máx., Combinación de estufa o horno / placa de cocción, otros electrodomésticos combinados de 220/110 voltios y 60 amperios |
Esta tabla es solo de referencia, para estar seguros de que cableado requieren las cargas se debe calcular de acuerdo a la necesidad y potencia del equipo a alimentar.
Procedimientos de trabajo para instalaciones eléctricas en casas
Diseñe las ubicaciones de todos los tomacorrientes, interruptores y accesorios.
Electricista, supervisor de trabajo: Coloque todas las cajas de pared en el piso directamente debajo del lugar donde irán.
Electricista: Instale cajas de pared.
Ayudante: Taladre agujeros para los tramos de cables.
Ayudante: Taladre un agujero en la placa superior sobre cada caja de pared individual, dos agujeros sobre cada caja doble, tres sobre cada caja triple, etc. incluso si no cree que los necesitará todos es mucho más rápido perforar todos sus agujeros a la vez en lugar de uno a la vez, según los necesite.
Electricista: Instale accesorios que no se instalan en una caja, como luces fluorescentes, tomacorrientes de equipos de montaje en superficie, termostatos, etc.
Ayudante: Jale los cables a cada circuito, un circuito a la vez comenzando con los mas grandes, luego, los cables de alimentación a todos los lugares que reciben energía no conmutada, cuando tenga energía no conmutada a todos los lugares que la reciben, instale los cables para los interruptores e instale la energía a varias lamparas. Mientras instala los cables, pele el cable al menos 15cm (6 pulgadas) de los extremos e instálelos en las cajas y engrápelos dentro de las 20cm (8 pulgadas) del cable en las cajas, no apriete las abrazaderas de la caja ni instale grapas intermedias en este momento. Instale todos los cables de un solo circuito antes de pasar al siguiente circuito. Seguir este procedimiento hará que el trabajo sea eficiente y ayudará a prevenir errores. Trate de evitar distracciones mientras instala los cables y arma las cajas.
Si tiene otro ayudante, el ayudante debe perforar agujeros, hacer apoyo y armar circuitos de un solo equipo como la lavadora y equipos a 240. Si el ayudante instala otros cables para mantenerse ocupado, debe ser supervisado muy de cerca. No olvide el timbre y los detectores de humo.
Electricista: Después de instalar todos los cables en las cajas: Instale grapas intermedias.
Ayudante: Repare el terrenos en cajas de pared de un solo grupo.
Ayudante, con supervisión: Conecte los tomacorrientes y las cajas de interruptores.
Electricista: Instale el tablero eléctrico e instale cables en él, incluida la conexión de tierra de la tubería del agua .
Si tiene tiempo, puede optar por pelar los cables y conectar los neutros y las tierras dentro del tablero en este momento, pero esto no es necesario para una inspección preliminar. Por lo general, no desea instalar interruptores en este momento debido a la probabilidad de que sean robados. Esto completa el procedimiento preliminar.
Sugerencias y consejos en la instalación eléctrica de una casa
En mi experiencia, los inspectores eléctricos son serviciales y amables, pero muy ocupados. Por lo general, no les importa responder una o dos preguntas rápidas, pero no tienen tiempo para enseñarles a todos cómo ser electricistas.
Trate de explorar otras fuentes de información antes de utilizar su valioso tiempo. Otras fuentes de información incluyen la ayuda del vendedor de suministro de confianza, libros, otros electricistas, Internet, la NEC y por supuesto modulos.electricaplicada.com.
Si es posible, le recomendaría que intente estar en su lugar de trabajo en el momento de todas las inspecciones . En mi experiencia, es mucho más probable que apruebe la inspección si se encuentra allí el supervisor o ingeniero. También será mucho más fácil comprender lo que el inspector quiere que haga en persona y, en ocasiones, le permitirán ocuparse de infracciones menores en el lugar, evitando así una costosa demora para otra inspección.
Sin embargo, no los siga ni moleste al inspector, ya que eso no suele ser productivo.
- Los ventiladores de paleta montados en el techo que pesen 35 libras o menos pueden ser apoyados por cajas de salida identificadas para tal uso.
- Los ventiladores que pesen más de 35 libras deben apoyarse independientemente de la caja (422.18), NEC.
- El equipo de calefacción central será alimentado por un circuito derivado individual.
Estos equipos requieren desconexiones a la vista:
- Calentadores de agua eléctricos
- Controladores de bombas de pozo
- Equipo de Aire acondicionado
- Spas y jacuzzis
- Bañeras de hidromasaje
Las desconexiones pueden ser los breakers del panel de interruptores principal, un subpanel, un cable que se puede desenchufar, interruptores dedicados y otros dispositivos de desconexión. En caso de duda, consulte el código o su inspector local.
Capacidad de llenado de cajas y conductores
El código requiere que todos los tomacorrientes y cajas de conexiones tengan suficiente espacio para el uso que se les da, y existen tablas y fórmulas para determinar esas capacidades. Sin embargo, mi consejo es que siempre que sea posible utilice las cajas de gran volumen.
Las cajas más grandes costarán unos centavos más, pero ahorrarán tiempo y esfuerzo cuando intente encajar sus conexiones ordenadamente dentro de ellas.
Pero en caso de que deba pellizcar cada centavo: según la siguiente tabla, cada conductor # 12 que ingresa a una caja necesita 2.25 pulgadas cúbicas con la excepción del conductor de conexión a tierra que requiere 2.25 pulgadas cúbicas para todas las conexiones a tierra. Además, cada correa que contiene uno o más dispositivos se cuenta como el equivalente a dos conductores.
VOLUMEN REQUERIDO POR CONDUCTOR
# 14 – 2 pulgadas cúbicas
# 12 -2.25 pulgadas cúbicas
# 10 -2.5 pulgadas cúbicas
# 8 – 3 pulgadas cúbicas
# 6 – 5 pulgadas cúbicas
Simplemente sume todos los valores de cada conductor y compárelos con la capacidad de llenado estampada en la caja de conexiones.
