La revisión del código NEC 2020 tiene un número significativo de cambios con un efecto dramático en el entorno de la construcción residencial.
Dada la importancia de las seguridad eléctrica residencial vemos oportuno realizar este articulo con los principales cambios en requisitos eléctricos para las unidades de vivienda.
Este articulo no tiene ningún orden en particular y esta orientado principalmente a las actualizaciones y cambios de la NEC 2020 en las instalaciones eléctricas residenciales.
[joli-toc]

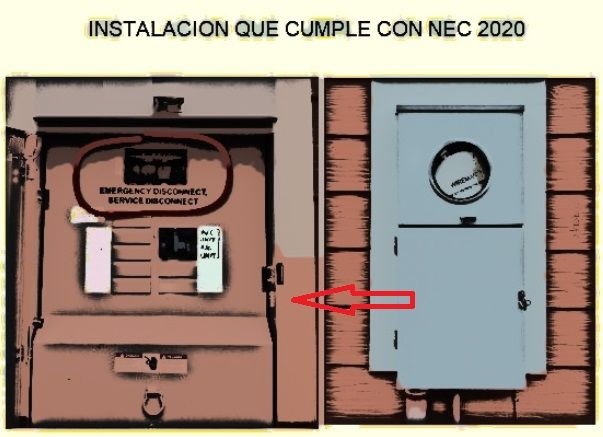

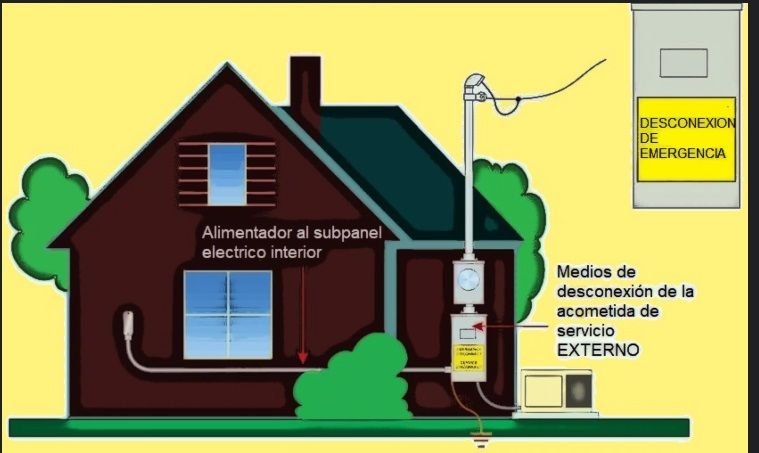

Desconectadores de emergencia exteriores en unidades de vivienda residenciales. Articulo 230.85
Se establecieron nuevos requisitos exigiendo que un medio de desconexión de emergencia (que podría ser el medio de protección de la acometida) para una vivienda de una o dos familias se instale y ubique en un lugar de fácil acceso en el exterior de la estructura.
Hasta ahora, nunca había existido un requisito de NEC/NFPA70 para que un medio de desconexión de emergencia de la acometida se ubique dentro o fuera de una casa.
Sin embargo en el NEC 2020 las cosas cambiaron y el nuevo lenguaje del código exige…que las nuevas construcciones y remodelaciones deberán tener un medio de desconexión exterior en caso de desastre natural, incendio, inundación y similares.
Es probable que se permita que las instalaciones de acometidas residenciales existentes permanezcan como están, pero las nuevas instalaciones y las actualizaciones realizadas después de la adopción del NEC 2020 deberán incorporar una desconexión de emergencia exterior de fácil acceso.
Un interruptor de desconexión de acometida o un disyuntor, breaker o protección principal ubicado fuera de la casa puede servir para este propósito.
Este cambio en el código tendrá un gran impacto en algunos estados o paises y puede que no sea tan importante en otros.
En los estados o paises más cálidos, el tipo más común de instalación de protección de acometida eléctrica residencial incluye un panel o tablero eléctrico con medidor de tipo todo en uno exterior, que tiene un disyuntor/breaker principal (desconexión de la acometida de servicio) y los disyuntores secundarios debajo, como se muestra en la siguiente imagen:
En muchos de los estados o paises más fríos, el panel o tablero de acometida de servicio con interruptor principal es probable que este ubicado dentro de la casa y es alimentado por un corto tramo de conductores desde el medidor de servicios públicos exterior, justo en el lado opuesto de la pared exterior.
Se realiza de esta manera porque no es divertido aventurarse afuera en el frío cuando se requiere restablecer un disyuntor/breaker en caso de que se dispare. Estos tipos de configuraciones de servicio solo cumplirán con el nuevo lenguaje del código si se instala una desconexión de emergencia en el exterior, un ejemplo de este tipo de instalaciones se presenta en la siguiente imagen:
Esta desconexión de emergencia exterior requerida puede consistir en las desconexiones de la acometida, una desconexión del medidor debidamente marcada u otros interruptores o protecciones o disyuntores/breaker certificados en el lado de suministro de cada desconexión de la acometida que sean adecuados para su uso como equipo de desconexion de los conductores.
Todas estas opciones deben estar debidamente marcadas para indicar que son desconexiones de acometida de servicio, desconexiones de emergencia, etc. como lo exige el articulo 110.21 (B). ver siguiente imagen:
Este nuevo requisito de un medio de desconexión de emergencia exterior a viviendas de una y dos familias se basó principalmente en proporcionar a los organismos de ayuda una desconexión de emergencia accesible al aire libre o un medio de desconexión de la acometida en una situación de emergencia como un incendio, fuga de gas, daño estructural o inundación.
El acceso a los medios de desconexión de la acometida de servicio para el personal de primeros auxilios del departamento de bomberos es muy desafiante cuando el desconectador de la acometida se instala en una ubicación interior de una unidad de vivienda, como un sótano. Además, con el aumento del uso y la disponibilidad de la generación de energía eléctrica por grupos electrógenos (plantas eléctricas), fuentes de energía fotovoltaica (PV) o los dispositivos de almacenamiento de energía (UPS o SAI), se ha generado mayor necesidad al acceso de las desconexiones de manera segura para los dispositivos de generación de energía eléctrica en una residencia.
Ubicación de tomacorrientes y receptáculos eléctricos alrededor de los espacios de la bañera y ducha. Articulo 406.9 (c)
Ahora se prohibirá la instalación de tomacorrientes o receptaculos dentro de una «zona» que mida 900 mm (3 pies) horizontalmente y 2,5 m (8 pies) verticalmente desde la parte superior del borde de la bañera o el umbral de la cabina de ducha incluido el espacio directamente sobre la bañera o ducha, como se ve en la siguiente imagen:
En baños con dimensiones menores que la zona requerida, por excepción, se permitirá la instalación de los receptáculos requeridos frente al borde de la bañera o el umbral de la cabina de ducha en la pared más alejada dentro de la habitación.
Las disposiciones de 210.52 (D) exigen que se instale al menos un tomacorriente en los baños de la unidad de vivienda dentro de los 900 mm (3 pies) del borde exterior de cada lavabo o lavamanos.
La nueva «zona» para tomacorrientes es muy similar a la «zona» prohibitiva existente establecida para luminarias, ventiladores suspendidos en el techo (de paletas),Código desde el ciclo de revisión de 1996 NEC .
El lenguaje anterior en 406.9 (C) establecía que los receptáculos no debían instalarse «dentro o directamente sobre una bañera o ducha». Este lenguaje era vago, lo que generaba confusión e interpretación inconsistente en cuanto a lo que definía el «área» de la bañera o la ducha.
También debe tenerse en cuenta que esta «zona» horizontal de 900 mm (3 pies) y vertical de 2,5 m (8 pies) se asocia con mayor frecuencia con unidades de vivienda, pero un estudio más detallado de este requisito aquí en 406.9 (C) y 410.10 (D ) para luminarias y ventiladores de techo revelará que estos requisitos no son exclusivos de las unidades de vivienda únicamente.
Ampliación de protección GFCI para mayores voltajes en unidades de vivienda. Articulo 210.8 (A)
Cada ciclo de cambio en el código produce más y más movimiento hacia la protección GFCI de toda una casa. El NEC/NFPA70 2020 no es diferente.
En el pasado, se requería protección GFCI en viviendas para receptáculos o tomacorrientes monofásicos de 125 voltios, 15 y 20 amperios en ubicaciones específicas.
Esta actualización del código elimina “15 y 20 amperios” del texto y expande la protección GFCI en las viviendas para incluir receptáculos de hasta 250 voltios, como…la estufa típica o el receptáculo de la secadora, pero solo si estos receptáculos o tomacorrientes se colocan en ubicaciones específicas.
Todos los tomacorrientes y receptáculos eléctricos marcados para operar de 125 voltios a 250 voltios y conectados a circuitos ramales monofásicos de 150 voltios o menos a tierra instalados en las once (11) ubicaciones específicas de 210.8 (A) en unidades de vivienda, ahora requerirán ser de tipo GFCI.
Ubicaciones del articulo 210.8 (A):
(1) Baños
(2) Garajes y también edificios exteriores a las unidades de vivienda que tienen un piso ubicado a nivel o por debajo del nivel del suelo que no están destinados a ser habitaciones habitables y se limitan a áreas de almacenamiento, áreas de trabajo y áreas de uso similar.
(3) Exteriores

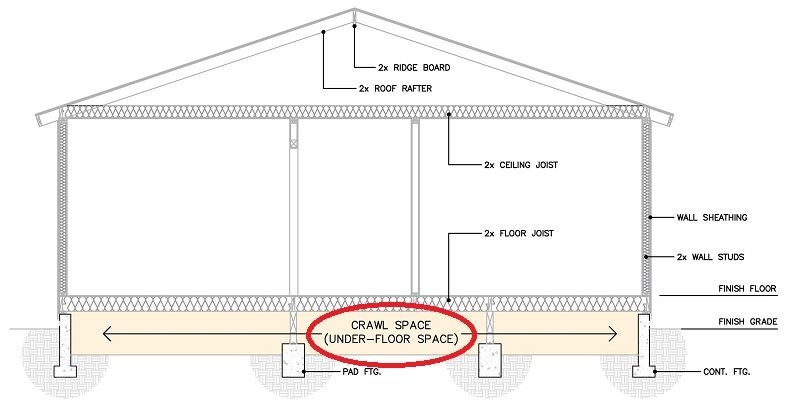

(4) Espacios de rastreo (Crawl space). Un espacio de rastreo es un espacio estrecho, sin terminar, desocupado dentro de un edificio, entre el suelo y el primer piso.
(5) Sótanos
Excepción a (5): No se requerirá que un receptáculo que suministre solo una alarma de incendio o un sistema de alarma de robo instalado permanentemente tenga protección de interruptor de circuito de falla a tierra.
(6) Cocinas: donde se instalan los receptáculos o tomacorrientes para servir las superficies de la encimera.
(7) Fregaderos: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde interior superior de la taza del fregadero.
(8) Cobertizos para botes.
(9) Bañeras o cabinas de ducha: donde los receptáculos o tomacorrientes se instalan a menos de 1,8 m (6 pies) del borde exterior de la bañera o cabina de ducha.
(10) Áreas de lavado
Por ejemplo…la mayoría de las cocinas de las unidades de vivienda tienen una salida eléctrica de horno/estufa de 240 voltios, pero el receptáculo o tomacorriente no está instalado encima del mesón de la cocina, por lo tanto, no requeriría protección GFCI a menos que el receptáculo esté instalado a menos de 6 pies (1.8m) del borde interior superior del fregadero de la cocina.
Otro gran cambio es que en el pasado, se requería protección GFCI para receptáculos específicos en » porciones sin terminar o áreas del sótano que no están destinadas a habitaciones habitables «. Sin embargo en la actualización del código simplemente se informa que se aplica a los «sótanos «, ya sea que estén terminados o sin terminar.
La declaración del comité del código con respecto al cambio a la protección GFCI en el sótano expresó que existen peligros eléctricos potenciales en los sótanos que no se eliminan solo porque un sótano está terminado o sin terminar. Puede existir un peligro de humedad si una persona entra en contacto con un piso húmedo, independientemente del tipo de piso, y luego interactúa con el sistema eléctrico.
La aplicación del lenguaje del código revisado en esta sección también significará que la mayoría de los receptáculos de secadoras de ropa residenciales de 240 V requerirán protección GFCI.
La adición de receptáculos de hasta 250 voltios y la eliminación de las limitaciones de amperaje de 15 y 20 amperios proporcionará protección GFCI a la mayoría de los receptáculos comúnmente utilizados en las áreas especificadas de 210.8 (A).
La necesidad de protección GFCI para áreas tales como cocinas y áreas de lavandería ha sido probada para estos receptáculos durante varios ciclos del Código . Los receptáculos con capacidad nominal de 250 voltios, como el receptáculo típico de una secadora de lavandería, presentan peligros de descargas similares.
La justificación presentada para este cambio demostró la necesidad de protección GFCI para receptáculos con capacidad nominal de 125 voltios mayores. Incluir estos receptáculos de voltaje más alto para protección GFCI en unidades de vivienda es compatible con las disposiciones de protección GFCI aumentadas que ocurrieron para otras unidades que no sean viviendas en 210.8 (B) durante el NEC 2017.

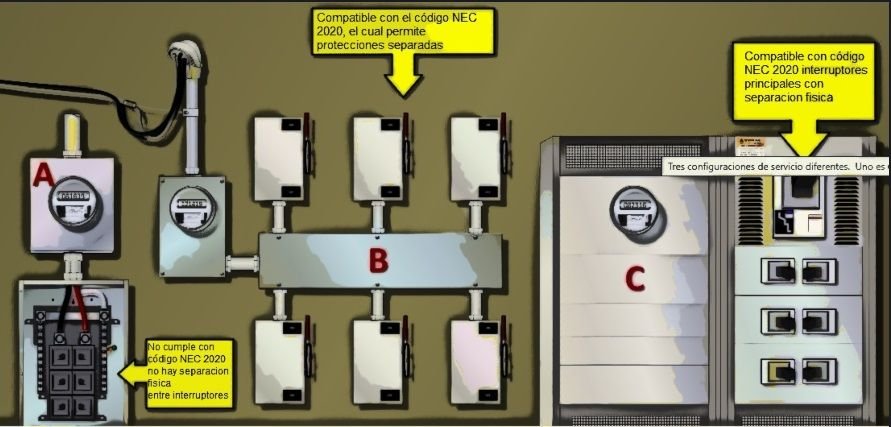

No se permiten de dos a seis medios de desconexión de servicios en el mismo tablero sin divisiones físicas. Articulo 230.71 (b)
El NEC ha permitido hasta seis interruptores para acometidas en un solo gabinete durante décadas. Varias aportaciones públicas (propuestas de cambio de código) se enviaron durante el ciclo de actualización del código NEC 2020 expresando preocupaciones sobre los peligros de seguridad eléctrica que existen en base a la configuración anterior, uno de los cuales es el hecho de que siempre hay conductores o barras de distribución en el gabinete de protección de acometidas que quedan energizadas incluso cuando todas las desconexiones de las acometidas están apagadas.
Si bien se permite que los medios de desconexión de la acometida consistan en no más de seis interruptores o juegos de disyuntores/breakers, ubicados en un grupo de recintos separados, o en un tablero/cuadro eléctrico de distribución, esto solo se permitirá…si no están en un solo recinto o si no comparten el mismo espacio.
Los medios de desconexión de las acometidas pueden ser una sola desconexión/interruptores o constar de no más de seis interruptores, disyuntores o breakers. En ediciones anteriores del Código, se permitió que estos medios de desconexión de las acometidas se montaran en un solo gabinete, sin divisiones o en un grupo de gabinetes separados.
Esta actualización de la NEC/NFPA70 2020 toma en consideración los desafíos creados para los trabajadores eléctricos cuando se encuentran con un tablero con más de un medio de desconexión de acometidas en el mismo gabinete.
La regla de los seis medios de desconexión para un solo gabinete hace que sea imposible trabajar en las protecciones o breakers (medios de desconexión) cuando se aplican prácticas de trabajo eléctricas seguras de acuerdo con NFPA 70E, Norma para la seguridad eléctrica en el lugar de trabajo.
Por lo tanto siempre se requiere proporcionar barreras para eliminar las partes expuestas vivas en tableros de distribución de acuerdo con 408.3 (A) (2) en el NEC 2017 y 230.62 (C) para el NEC 2020 .

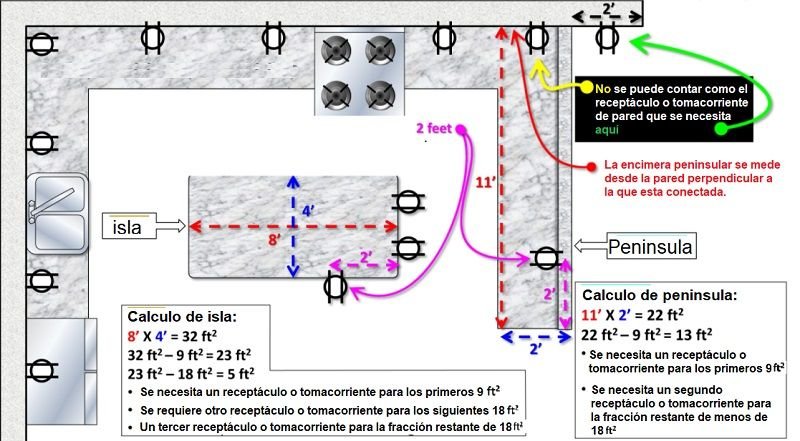

Actualización de cálculos de receptáculos o tomacorrientes para penínsulas e islas de las encimeras o mesones de cocina. Articulo 10.52 (C) (2)
Se crearon actualizaciones a los requisitos de la medición para determinar la necesidad y/o el número de receptáculos o tomacorrientes necesarios para las penínsulas e islas en los mesones o encimeras de las cocinas de las unidades de vivienda residencial.
Para mesones o encimeras y superficies de trabajo en isla y península, las medidas horizontales de 600 mm (24 pulg.) o más y de 300 mm (12 pulg.) o más se cambiaron a un cálculo…de metro cuadrado o pie cuadrado para determinar el número de receptáculos necesarios.
Se requiere que se proporcione al menos un receptáculo para los primeros 0,84 m2 (9 pies2 ), o fracción de los mismos de la península o isla en la superficie de trabajo y un tomacorriente adicional por cada 1,7 m2 adicionales (18 pies2), o fracción de los mismos.
Al menos un tomacorriente debe estar ubicado dentro de los 600 mm (2 pies) del extremo exterior de una encimera peninsular o isla.
No es raro encontrar islas grandes o muy grandes y encimeras peninsulares en las cocinas modernas de unidades de vivienda de hoy en día. Ha llegado el momento de requerir más de un tomacorriente en estas grandes encimeras para satisfacer las necesidades eléctricas de las cocinas modernas de hoy.
¿Qué significa toda esta nueva información sobre pies o metros cuadrados para el instalador o inspector?.
Dependiendo de los pies cuadrados de la encimera de la isla o península, se determinará el número requerido de tomacorrientes para esa encimera de la isla o península.
Por ejemplo…una isla de cocina o una península que mida menos de 9 pies cuadrados (0,84 m2) requerirá al menos un tomacorriente.
Una isla de cocina o una encimera peninsular que mida más de 9 pies cuadrados hasta 27 pies cuadrados ( 9 pies cuadrados + 18 pies cuadrados = 27 pies cuadrados ) requerirá al menos dos tomacorrientes.
Una isla de cocina o una encimera peninsular que mida más de 27 pies cuadrados. [primeros 9 pies cuadrados (un tomacorriente), un adicional de 18 pies cuadrados (un tomacorriente) y una fracción adicional del mismo (un tomacorriente) ], se requiere por lo tanto un mínimo de tres tomacorrientes para servir esa encimera en particular.

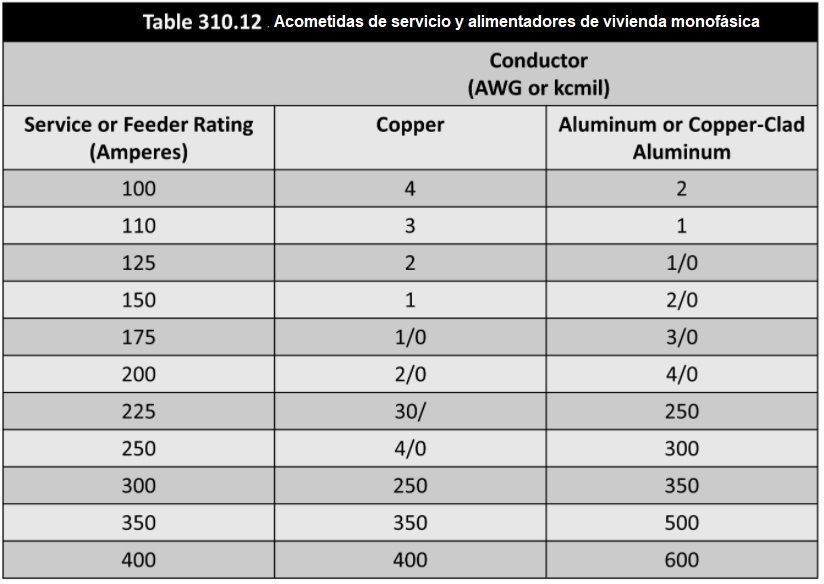

Nueva tabla de amperaje para acometidas de servicios y alimentadores principales de unidades de vivienda monofásicas. Artículo 310
El artículo 310 pasó por amplias revisiones en el NEC 2020. Una de esas revisiones involucró la reubicación de la acometida de la unidad de vivienda y los requisitos de tamaño de los conductores de acometida principal de 310.15 (B) (7) en el NEC 2017 a 310.12 para el NEC 2020.
Se permite que estos conductores de acometidas de servicio tengan…una ampacidad no menor al 83 por ciento de la clasificación en amperios del servicio. Si no se requieren factores de ajuste o corrección, se permite aplicar los valores de ampacidad de la nueva Tabla 310.12. La nueva Tabla 310.12 es un duplicado de la tabla que se encuentra en el Anexo informativo D.
Esta tabla de décadas de antigüedad se eliminó del Código en el NEC de 2014 y se reemplazó con una reducción de ampacidad de no menos del 83 por ciento de la clasificación de servicio o acometida de los valores de ampacidad de la Tabla 310.15 (B) (16).
Ejemplo: Un alimentador eléctrico monofásico de 120/240 voltios, 3 cables, para una vivienda unifamiliar con una carga calculada (del artículo 220) de 98 amperios. ¿Qué conductores de cobre de entrada de la acometida de servicio aéreos con aislamiento THWN se requiere?.
Se utilizará un servicio eléctrico de 100 amperios para suministrar la carga de 98 amperios para la vivienda unifamiliar.
- 100 amperios x 83% = 83 amperios. Este es el conductor de acometida de servicio mínimo requerido.
- Tome 83 amperios y use la columna de 75 ° C en la Tabla 310.15 (B) (16) para determinar que la acometida de servicio requiere 4 conductores aéreos de cobre AWG, tipo THWN.
- La tabla se recuperó en 2017, pero se volvió a colocar en el anexo D para el cálculo D7.
En el 2020 NEC, el lenguaje anterior en 310.15 (B) (7) se reestructuró y se trasladó a la nueva Sección 310.12 y la tabla anterior se ha recuperado del Anexo D. La nueva nota debajo de la tabla deja en claro que la tabla solo puede utilizarse si no se requieren factores de ajuste o corrección.

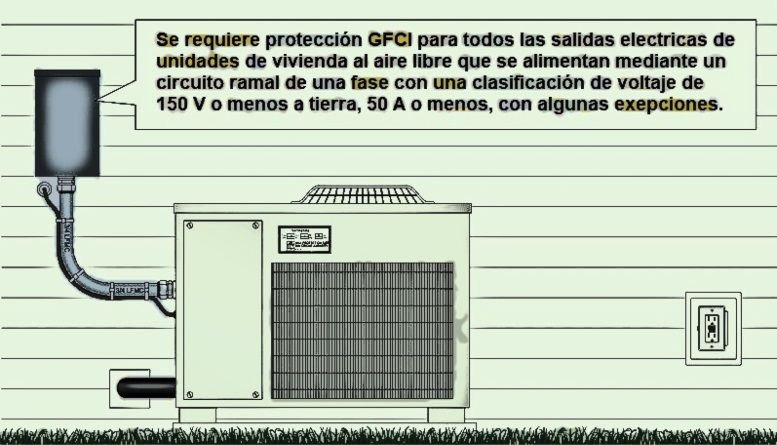

Protección gfci ampliada para las salidas al aire libre (Exteriores) en una vivienda. Articulo 210.8 (f)
Una «salida eléctrica», de acuerdo con la definición del artículo 100 de la NEC/NFPA70, es un punto en el sistema de cableado en el que se toma la corriente para suministrar potencia a un equipo eléctrico.
Mucha gente comete el error de pensar que solo los receptáculos o tomacorrientes pueden ser «salidas eléctricas». Sin embargo un receptáculo o tomacorriente es un tipo de salida eléctrica, pero también lo es una conexión cableada como un detector de humo o una luminaria montada directamente en la salida eléctrica, o incluso el punto en un sistema de aire acondicionado exterior donde el circuito se conecta a los medios de desconexión que alimentan la unidad de aire acondicionado. .
En el NEC 2020, todos los » tomacorrientes » exteriores para viviendas, que no sean iluminación, derretimiento de nieve eléctrico, deshielo o calefacción para tuberías, que se alimenten mediante circuitos ramales monofásicos de 150 voltios a tierra o menos y 50 amperios o menos, deberá tener protección de interruptor de circuito de falla a tierra para el personal.
Ejemplo: Un acondicionador de aire de una unidad de vivienda al aire libre, monofásico de 240 V…tiene dos conductores de fase, cada uno de los cuales tiene 120 V a tierra y 240 V de fase a fase. Si este acondicionador de aire tiene una potencia nominal de 50 amperios o menos, ahora se requiere protección GFCI para la «salida eléctrica».
Este cambio en el código se produjo como resultado de la muerte de un niño. El 3 de agosto de 2007, un niño de 12 años saltó una cerca de alambre y cayo en una unidad condensadora de aire acondicionado.
La unidad condensadora tenía una falla a tierra que provocó que la carcasa metálica de la unidad se energizara. El niño fue electrocutado fatalmente cuando hizo contacto simultáneamente con la unidad y la cerca de metal.
Cajas eléctricas de ventiladores suspendidos en el techo (ventiladores de paletas). Articulo 314.27 (C)
La Sección 314.27 (C) trata sobre las cajas eléctricas de salida para ventiladores de techo y garantizar que puedan soportar adecuadamente un ventilador, si la caja se coloca en un lugar donde es probable que se instale un ventilador.
A veces, un propietario selecciona un paquete de cableado previo para ventilador de techo cuando se está construyendo la casa. A menudo… estos paquetes no incluyen los ventiladores y lo más probable es que el propietario los instale él mismo después de mudarse. Requerir una caja con certificación de soporte de ventilador, incluso si no hay un ventilador, es una forma segura de hacerlo.
En el NEC 2020, se eliminaron las palabras «suiche de repuesto, conmuta por separado». Ahora las reglas del código se aplican independientemente de cómo esté conectada o conmutada la caja.
Además, la regla se modificó para que se aplique solo en las habitaciones habitables de las viviendas. Finalmente, se agregó una opción para permitir una caja no certificada para soporte de ventilador si el ventilador esta certificado para soportarse independientemente de la caja y la caja simplemente está ahí para terminar los cables en lugar de soportar el ventilador.

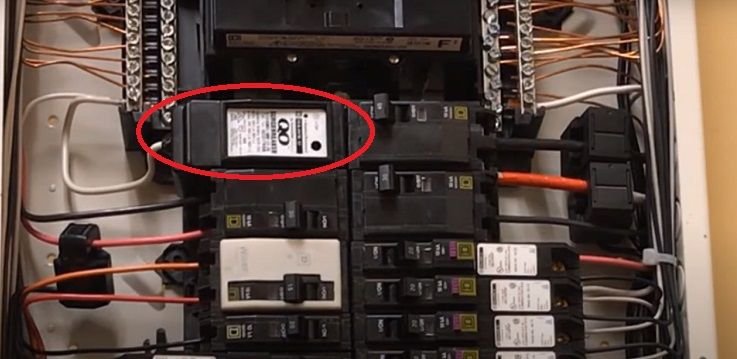

Protección contra sobretensiones (SPD-surge protective device ) en la acometida de las unidades de vivienda residenciales. Articulo 230.67
Ahora se requiere que todos las acometidas de servicio de las unidades de vivienda cuenten con protección contra sobretensiones.
El dispositivo de protección contra sobretensiones (SPD) debe ser…una parte integral del equipo de protección de la acometida de servicio o estar ubicado inmediatamente adyacente a este, a menos que se suministre en cada equipo de distribución de nivel siguiente aguas abajo hacia la carga.
Este SPD debe ser un SPD de tipo 1 o de tipo 2. Este nuevo requisito de SPD también se aplicará a los equipos del alimentador de servicio residencial que se actualicen o reemplacen.
Un dispositivo de protección contra sobretensiones (SPD) es un dispositivo diseñado para proteger equipos eléctricos de picos de voltaje. Un SPD intenta limitar el exceso de voltaje hacia un dispositivo eléctrico, haciendo corto a tierra y drenando cualquier voltaje no deseado por encima de un umbral seguro.
Un SPD se define como un dispositivo de protección para limitar los voltajes transitorios al desviar o limitar la sobrecorriente.
Este nuevo requisito de SPD se alinea con la necesidad reconocida de protección contra sobretensiones para los sistemas electrónicos sensibles que se encuentran en la mayoría de los electrodomésticos y equipos utilizados en las unidades de vivienda modernas.
Además, el uso cada vez mayor de recursos energéticos distribuidos (DER) dentro de los sistemas eléctricos a menudo genera más oportunidades o una mayor exposición para la introducción de sobretensiones en el sistema. DER se refiere a unidades de generación más pequeñas que se encuentran en el lado del consumidor del punto de servicio.
Entre los ejemplos de DER se incluyen las unidades solares fotovoltaicas en los tejados, las unidades de generación de viento, los sistemas de almacenamiento de baterías, las baterías de los vehículos eléctricos que se utilizan para exportar energía a la red y las pilas de combustible.
Los equipos electrónicos que salvan vidas, como los sistemas de alarma contra incendios, los GFCI, los AFCI y las alarmas de humo, pueden dañarse cuando se produce una sobretensión debido a fenómenos como rayos. En muchos casos, los dispositivos y equipos electrónicos pueden dañarse e inutilizarse debido a una sobretensión, sin embargo comúnmente el propietario no detecta este daño.

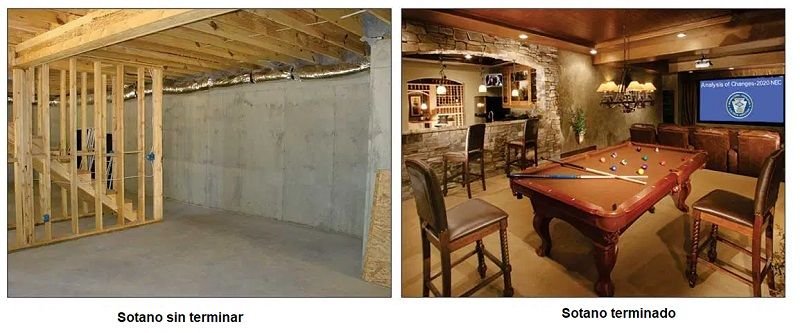

Protección gfci para todos los sótanos de unidades de vivienda residenciales. Articulo 210.8 (A) (5)
Todos los receptáculos de 125 voltios a 250 voltios alimentados por un circuito ramal monofásico de 150 voltios o menos a tierra instalados en todos y cada uno de los sótanos de las unidades de vivienda, ahora requerirán… protección de interruptor de circuito de falla a tierra (GFCI) para el personal.
Si bien este requisito de GFCI se reservaba históricamente para sótanos «sin terminar», los cambios al NEC de 2020 abrieron esta disposición de GFCI para TODOS los sótanos de las unidades de vivienda (no solo los sótanos sin terminar ), incluidos los sótanos que terminaron como una habitación o espacio habitable, como un dormitorio, sala de ejercicios o sala de juegos.
Al revisar la necesidad de protección con GFCI para sótanos sin terminar, se concluyó que las superficies de piso conductoras pueden existir en sótanos terminados y sin terminar y que los sótanos ( ya sean terminados o sin terminar ) son propensos a la humedad, incluidas las inundaciones, lo que hace que la protección con GFCI sea un requisito para todos los sótanos de una unidad de vivienda.
La historia ha demostrado que las áreas sin terminar de un sótano exponen al usuario de equipos y dispositivos eléctricos a superficies conectadas a tierra o superficies en contacto con la tierra a través de pisos de concreto, paredes de mampostería y columnas de acero incrustadas en pisos de concreto.
Los pisos de sótanos terminados generalmente son de concreto pintado o áreas de baldosas con lechada que están indirectamente en contacto con la tierra.
El potencial de los peligros eléctricos que residen en los sótanos no se elimina mediante el establecimiento de una demarcación de las superficies terminadas en comparación con las superficies sin terminar.
Las tomacorriente en los sótanos terminados se utilizan a menudo para encender lámparas, equipos de entretenimiento, sistemas de juegos interactivos, etc. Existe un riesgo de humedad prevalente cuando una persona está en contacto con un piso húmedo, independientemente del tipo de piso, y luego interactúa con el sistema eléctrico. El usuario de estos dispositivos corre el mismo riesgo de descarga eléctrica que en un sótano sin terminar.
Medidas en centímetros o pulgadas para definir una protección gfci. Artículo 210.8
Para determinar si se requiere protección de interruptor de circuito de falla a tierra (GFCI) para el personal de acuerdo a una medida en cm o pulgadas, se requiere medir la distancia desde…un receptáculo o tomacorriente como la ruta más corta que seguiría el cable de alimentación de un aparato conectado al receptáculo o tomacorriente sin perforar un piso, pared, techo o una barrera fija, o el camino más corto sin pasar por una ventana.
Para el NEC 2017 , esta medida debía medirse como el camino más corto que seguiría el cable de un electrodoméstico conectado al receptáculo sin perforar un piso, pared, techo o barrera fija, o pasar a través de una puerta, entrada o ventana.
Estos requisitos de medición de GFCI se revisaron para el NEC 2020 mediante la eliminación de «puertas y entradas» como elementos que el cable de alimentación no debe atravesar para determinar si se requiere un GFCI.
¿Es la puerta de un gabinete una “puerta” que calificaría para este requisito de medición? La mayoría en la industria eléctrica habría respondido “sí” a esa pregunta. Para eliminar toda duda, se eliminaron “puerta” y “entrada” de la lista de obstáculos que no se deben medir a través de las revisiones del Código.
La eliminación de las palabras «puerta» y «entrada» aborda la confusión de que la «puerta» de un gabinete no está destinada a eliminar la protección GFCI.
Al eliminar la palabra «entrada», se abrió la protección GFCI a algo así como un receptáculo ubicado en un dormitorio que se encuentra a menos de 1,8 m (6 pies) del lavabo del baño cuando la medición se toma desde la parte superior, el borde interior de el lavabo del baño, a través de la puerta del baño hasta el receptáculo del dormitorio ubicado a la vuelta de la esquina de la puerta.
Un tomacorriente o receptáculo de dormitorio nunca ha establecido requisitos para la protección GFCI, pero exigiría protección GFCI bajo estas circunstancias únicas.
