Como lo hace cada tres años, la Asociación Nacional de Protección contra Incendios (NFPA) publicó recientemente la última edición de NFPA 70 ® , National Electrical Code ® .
Esta actualización del NEC 2023 fue muy activa con 4006 aportes públicos, 1805 primeras revisiones, 1956 comentarios públicos, 900 segundas revisiones, 164 revisiones de correlación y 55 mociones de enmienda certificadas. Esto resultó en varios artículos nuevos y una amplia gama de reglas nuevas y revisadas.
Además de toda esta actividad, fue un año ajetreado para el comité de correlación, que eliminó los «términos subjetivos» y encargó a los paneles de elaboración de códigos que reorganizaran muchas de las reglas que eran párrafos largos en formatos de lista.
Los términos largos se reemplazaron con siglas cuando fue posible, y se eliminó el lenguaje redundante en todo el Código. Un par de cambios importantes a nivel mundial incluyen una reubicación radical de definiciones en el art. 100 así como la reubicación de los requisitos de media tensión en sus propios artículos. Estos cambios alinean el texto NEC existente con los requisitos del Manual de estilo NEC, lo que hace que NEC sea un documento más útil.
[joli-toc]
Nuevos Artículos de Media Tensión:
Se crearon varios artículos nuevos para abordar el creciente número de instalaciones de media tensión que se están instalando bajo la supervisión del NEC. Los artículos de media tensión que se encuentran en el NEC 2023 son:
• Artículo 235 — Circuitos Ramales, Alimentadores y Servicios Mayores de 1,000VAC, 1,500VDC, Nominal.
• Artículo 245 — Protección contra sobrecorriente para sistemas nominales superiores a 1.000 V CA, 1.500 V CC.
• Artículo 305 — Requisitos Generales para Métodos y Materiales de Cableado para Sistemas Nominales Superiores a 1,000VAC, 1,500VDC. Este artículo sustituye al art. 399 porque el art. 305 tiene una ubicación más lógica para la información.
• Artículo 315 — Conductores, Cables, Empalmes de Cables y Terminaciones de Cables de Media Tensión. Este artículo sustituye al art. 311 en una ubicación más lógica para la información.
• Artículo 495 — Equipos Mayores de 1,000VAC, 1,500VDC, Nominal. Este artículo sustituye al art. 490.
Otros artículos nuevos encontrados en el NEC 2023:
Algunos otros artículos nuevos albergan requisitos nuevos y reubicados, que incluyen:

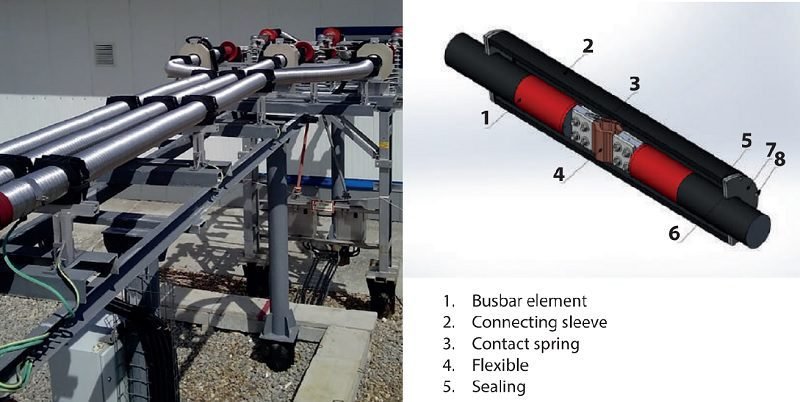

• Artículo 369 — Sistemas de Tubería Bus Aislada (IBP)/Conductores Tubulares Revestidos (TCC). Las reglas de este nuevo artículo se enfocan en un nuevo producto que es un conductor cilíndrico sólido o hueco con un sistema de aislamiento sólido, que tiene capas de clasificación conductora y una capa de puesta a tierra embebida en el aislamiento y provisto de una cubierta general de material aislante o metálico.

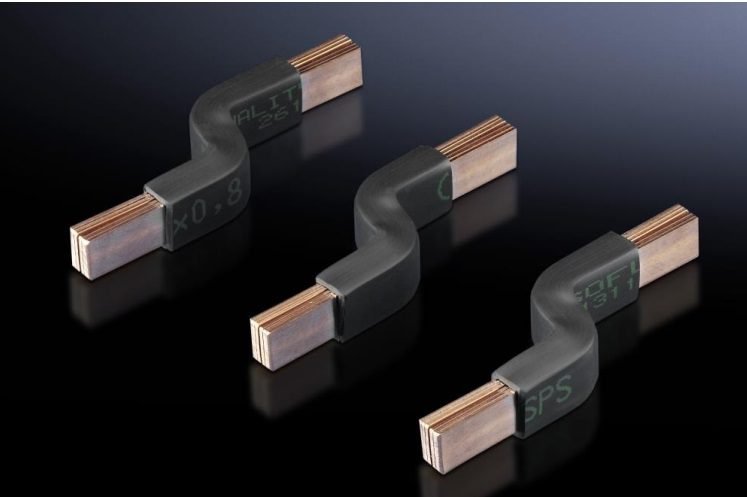

• Artículo 371 — Sistemas Flexibles de Buses. Las reglas de este nuevo artículo se centran en productos de ingeniería como los sistemas de bus de cable que están diseñados en torno al uso de piezas delgadas de bus de cobre cubiertas con aislamiento. Se instala en un sistema de soporte muy parecido a una bandeja de cables, pero está diseñado específicamente para el bus flexible.
• Artículo 722 — Cables para Circuitos de Potencia Limitada, Circuitos de Potencia con Control de Fallas y Fibra Óptica. Este nuevo Artículo crea un conjunto común de reglas de cableado para los Arts. 725, 760 y 770 para evitar repetir muchos de los requisitos generales comunes en cada uno de esos artículos separados.
• Artículo 724 — Circuitos Clase 1 de Potencia Limitada y Circuitos Clase 1 de Telecontrol y Señalización de Potencia Limitada. Este nuevo artículo se creó para los circuitos de potencia limitada de Clase 1 para separarlos de los circuitos de potencia limitada de Clase 2 y Clase 3. Esta revisión agrega claridad y mejor usabilidad al Código. Históricamente, los circuitos de Clase 1 eran de potencia no limitada o de potencia limitada. Pero ahora el Capítulo 7 solo aborda los circuitos de potencia limitada de Clase 1 con una limitación de potencia de 30 V y 1000 VA. Los circuitos de señalización y control remoto sin limitación de energía se cubrirán en los primeros cuatro capítulos del NEC.

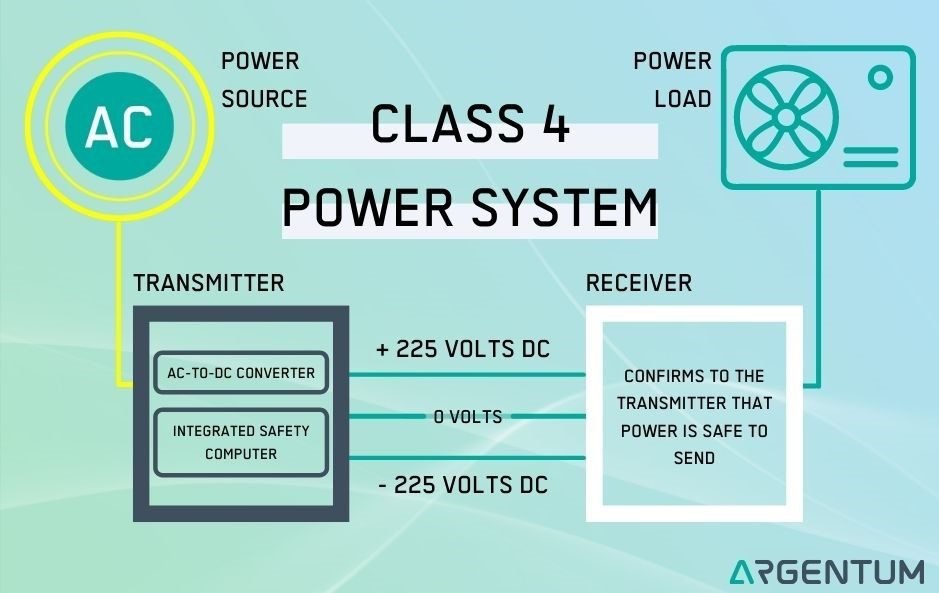

• Artículo 726 — Sistemas de Potencia que controlan fallas Clase 4. Este nuevo artículo cubre una nueva clase de sistemas de energía que brindan una excelente protección para las personas al limitar los tiempos de exposición (pulsos cortos o tiempos de apagado rápidos) y eliminar los impulsos repetitivos. Además de aumentar la seguridad del personal, estos nuevos sistemas utilizan técnicas sofisticadas de monitoreo y control para brindar un mejor monitoreo y protección del equipo que un dispositivo de protección contra sobrecorriente tradicional (OCPD).
Cambios mas relevantes de la norma NEC/NFPA70 2023
Sección 110.26 Espacios sobre equipo eléctrico
Análisis del cambio:
En el NEC de 2023, se aceptó un aporte público para reubicar un concepto en el texto principal en 110.26 que anteriormente solo se aplicaba a «equipos grandes» en 110.26(C)(2)».

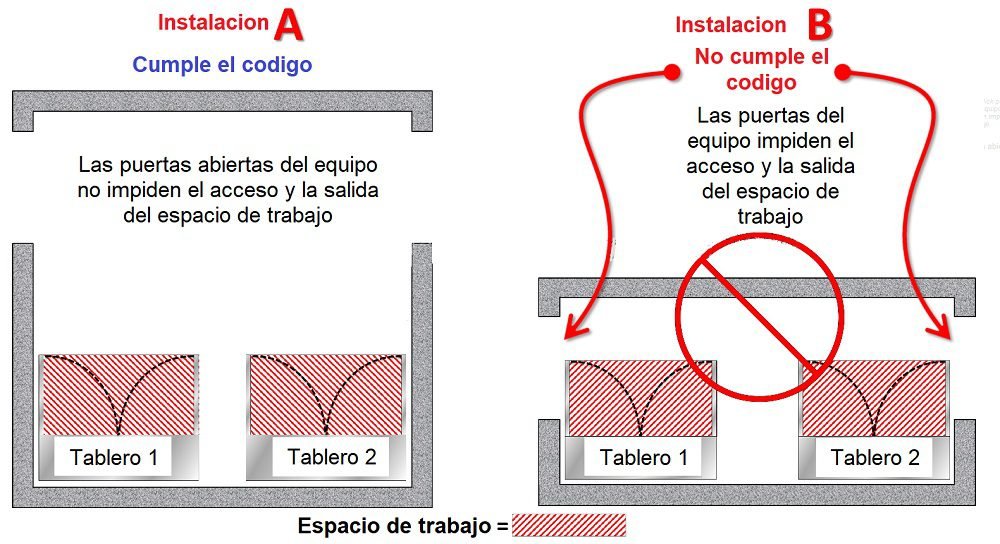

El requisito de que las puertas abiertas del equipo no impidan….la entrada o salida del espacio de trabajo se encontraba anteriormente en 110.26(C)(2) bajo el título de “Equipo grande”. El equipo en esta sección se considera “equipo grande” si contiene dispositivos de sobrecorriente, dispositivos de conmutación o dispositivos de control y es cualquiera de los siguientes:
- Clasificación de 1200 amperios o más y más de 6 pies de ancho (1.8 m).
- Medios de desconexión del servicio instalados de acuerdo con 230.71 donde el amperaje combinado es de 1200 amperios o más y más de 6 pies de ancho (1.8 m).
Ya sea que el equipo eléctrico se considere o no “equipo grande”, las puertas abiertas del equipo no deben impedir la entrada o salida de ningún espacio de trabajo requerido.
Reubicar el requisito al texto principal de la Sección 110.26 es más apropiado y ahora se aplicará a todo el espacio de trabajo del equipo en lugar de solo al espacio de trabajo de «equipo grande».
También ocurrió un cambio similar en 110.33(A) que se aplica a instalaciones de más de 1000 voltios.
Durante años, muchos inspectores eléctricos han pedido que el nivel, el piso o la plataforma en el espacio de trabajo del equipo requerido estén nivelados . Habría sido imposible proporcionar una referencia de código NEC para respaldar la solicitud.
Durante el proceso de desarrollo de NEC de 1999, se rechazó una propuesta para exigir una superficie nivelada . El panel de creación de códigos consideró que sería impracticable exigir que todos los pisos o plataformas estén nivelados por varias razones; uno de los cuales es que algunos pisos o grados están inclinados intencionalmente para permitir el drenaje.

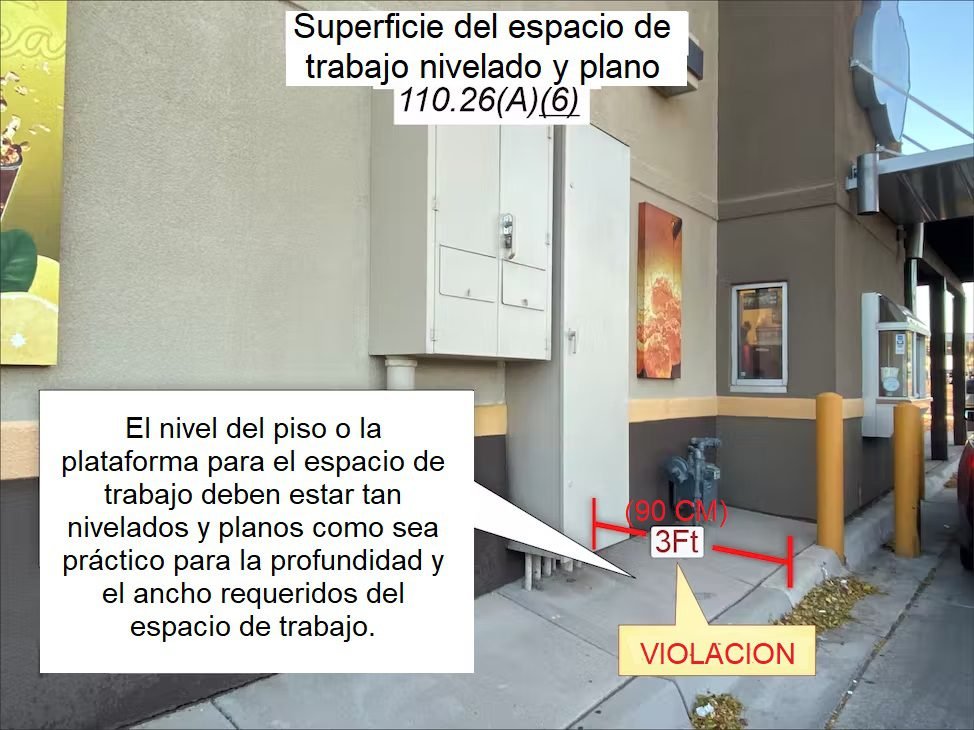

En el NEC de 2023, las cosas han cambiado y ahora el piso o plataforma en el espacio de trabajo requerido debe estar tan nivelado y plano como sea práctico para toda la profundidad y el ancho requerido del espacio de trabajo. Un cambio similar ocurrió en la Sección 110.34(A) para instalaciones de más de 1000 voltios.
Esto se alinea con otros códigos que han requerido una superficie nivelada durante años.
.
Sección 210.8(A) Unidades de vivienda
Análisis del cambio:
La frase “receptáculos o tomacorrientes que sirven a la encimera en la cocina” se eliminó de (A)(6), ampliando así el requisito de protección GFCI para incluir…cualquier electrodoméstico conectado con cable y enchufe en las cocinas, no solo en las encimeras.
Un nuevo (A)7 requiere que las áreas con fregaderos y provisiones permanentes para la preparación de alimentos, preparación de bebidas o cocinar tengan receptáculos o tomacorrientes protegidos por GFCI.
Se agregó una nueva Excepción No. 4 para decir que el receptáculo o tomacorriente interno en un extractor de baño no requiere protección GFCI a menos que así lo requieran las instrucciones de instalación o certificado. Este receptáculo no es de fácil acceso (y no se usa como un receptáculo convencional), por lo que esta excepción tiene sentido.

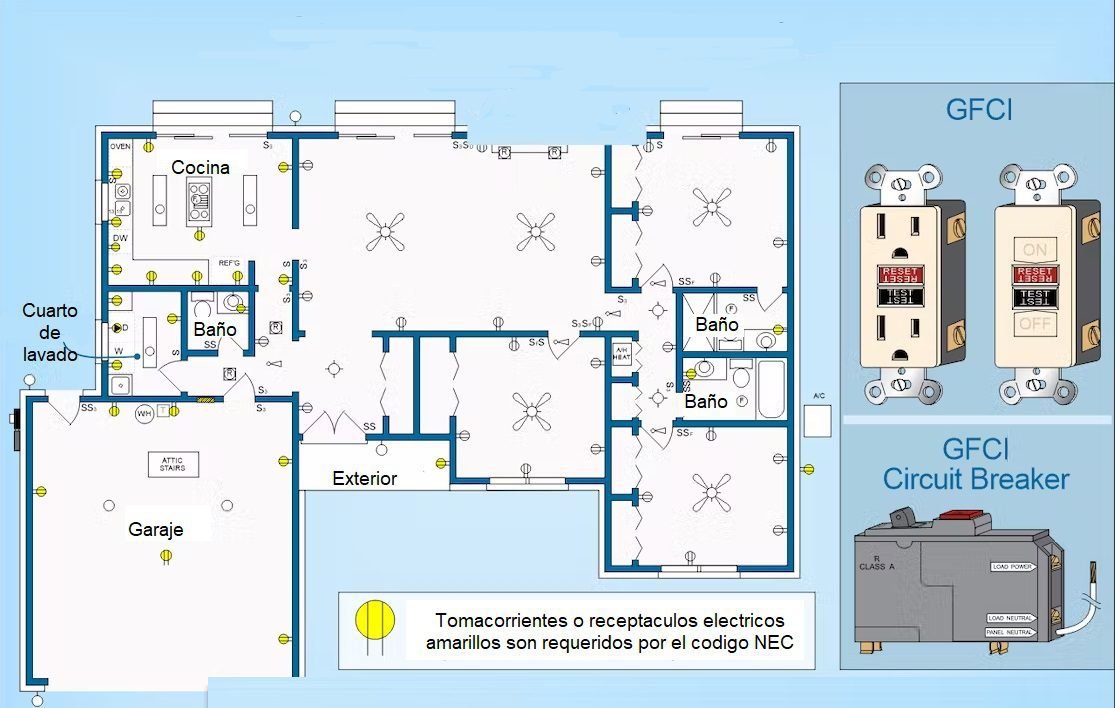

En la siguiente imagen se muestran los receptáculos que deben ser instalados en los espacios de las unidades de viviendas y deben estar protegidas con GFCI:
Ahora, la Sección 210.8(D) proporciona la siguiente lista de 12 elementos de electrodomésticos específicos que requieren protección GFCI Clase A, ya sea a nivel del circuito ramal o derivado (breaker) o en el tomacorriente que alimenta los electrodomésticos:
(1) Máquinas de vacío para automóviles
(2) Enfriadores de agua potable y estaciones de llenado de botellas
(3) Máquinas de lavado por aspersión de alta presión
(4) Máquinas de inflado de neumáticos
(5) Máquinas expendedoras
(6) bombas de sumidero
(7) Lavavajillas
(8) cocinas eléctricas
(9) Hornos de pared
(10) Unidades de cocción sobre encimera
(11) Secadoras de ropa
(12) hornos de microondas
Tradicionalmente, este requisito solo se aplicaba a los receptáculos de encimera de cocina. Ahora, cualquier electrodoméstico conectado con cable y enchufe en la cocina, como el receptáculo de la cocina, el receptáculo del refrigerador, el receptáculo de desechos y los receptáculos de microondas, requerirán protección GFCI.
Sección 210.8(B) Protección GFCI en lugares diferentes a Viviendas
Análisis del cambio:
Este cambio aclara que todas las áreas con instalaciones permanentes para servir alimentos, bebidas o cocinar deben estar protegidas por GFCI, ver la siguiente imagen:

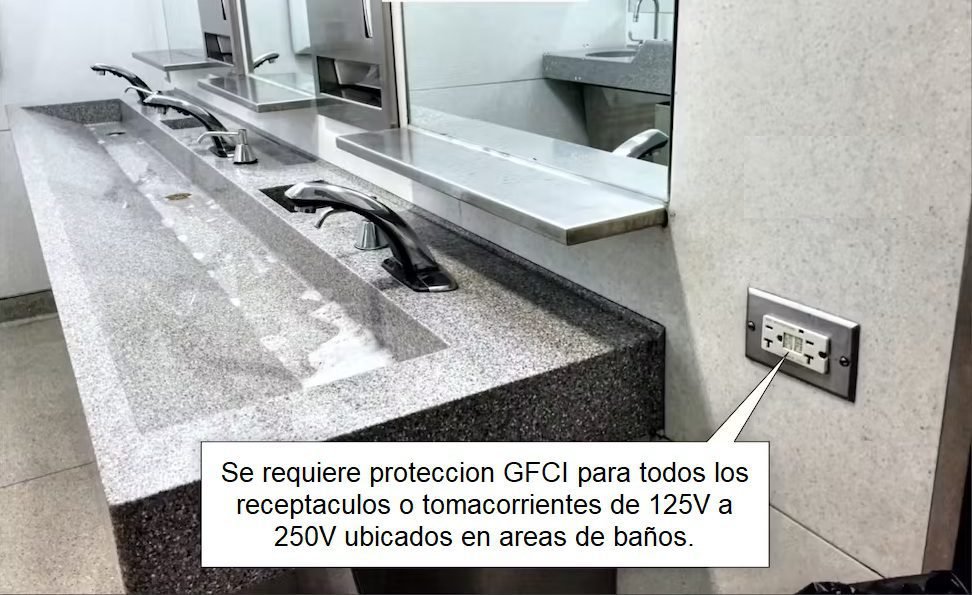

Se requiere GFCI en todos los baños, incluso…en los que son diferentes a viviendas:
Se agregó el elemento de lista Numero 4 para incluir áreas de buffet y áreas de servicio permanente de bebidas y alimentos, las cuales deben tener GFCI. Esta es una especie de regla abierta que usa el término «área» en lugar de una distancia específica, como se usa para el elemento de la lista Numero 7 lo cual puede causar algunos problemas con la interpretación.

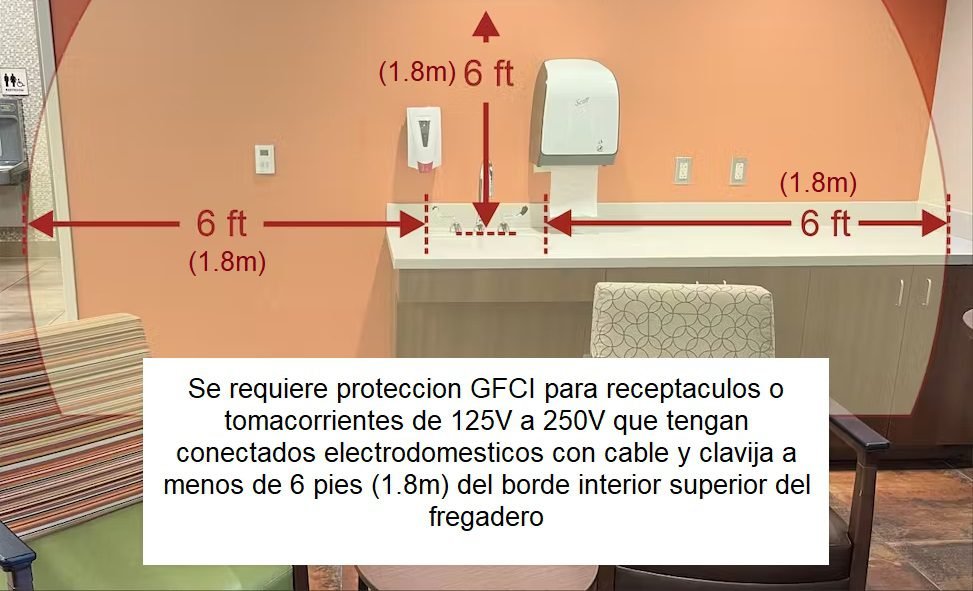

El artículo de la lista (7) amplía el requisito en lugares diferentes a viviendas para proteger los aparatos eléctricos y los receptáculos o tomacorrientes ubicados dentro de los 6 pies (1,8m) de…un fregadero. Esto nos permite saber que la regla se refiere al peligro tanto del electrodoméstico como del receptáculo o tomacorriente de suministro.
Una nueva regla en (13) requiere protección GFCI para receptáculos dentro de los 6 pies (1.8m) del borde interior superior o marco de soporte conductor de acuarios, pozos de cebo y embarcaciones acuáticas similares.
Según el art. 100, un “área de baño” incluye un fregadero (lavabo) y uno o más de los siguientes: un inodoro, urinario, bañera, ducha, bidé o accesorio de plomería similar.
Sección 210.8(D) Aparatos específicos
Análisis del cambio:
En el cambio de la Sec. 210.8(D) ahora se requiere que se proporcione protección GFCI para el circuito ramal o derivado o el tomacorriente que alimenta los aparatos clasificados o certificados para…150 V a tierra y 60 A o menos. Esta regla anteriormente hizo referencia a otras Secciones para determinar si se requería protección.
Además de los siete ítems a los que antes se hacía referencia en el art. 422, electrodomésticos que requieren protección GFCI, se agregaron cinco electrodomésticos más, que incluyen: estufas eléctricas, hornos montados en la pared, unidades de cocina montadas en el mostrador, secadoras de ropa y hornos de microondas. Esta expansión de los requisitos de GFCI se aplica tanto a los equipos conectados por cable y enchufe como a los cableados.
Se requiere protección GFCI para el tomacorriente que alimenta los siguientes aparatos de 150 V o menos a tierra, 60 A o menos, monofásicos o trifásicos:
(1) Máquinas de vacío para automóviles
(2) Enfriadores de agua potable y estaciones de llenado de botellas
(3) Máquinas de lavado por aspersión de alta presión
(4) Máquinas de inflado de neumáticos
(5) Máquinas expendedoras
(6) bombas de sumidero
(7) Lavavajillas
(8) cocinas eléctricas
(9) Hornos eléctricos de pared
(10) Unidades de cocción eléctricas montadas en mostrador
(11) Secadoras de ropa
(12) hornos de microondas

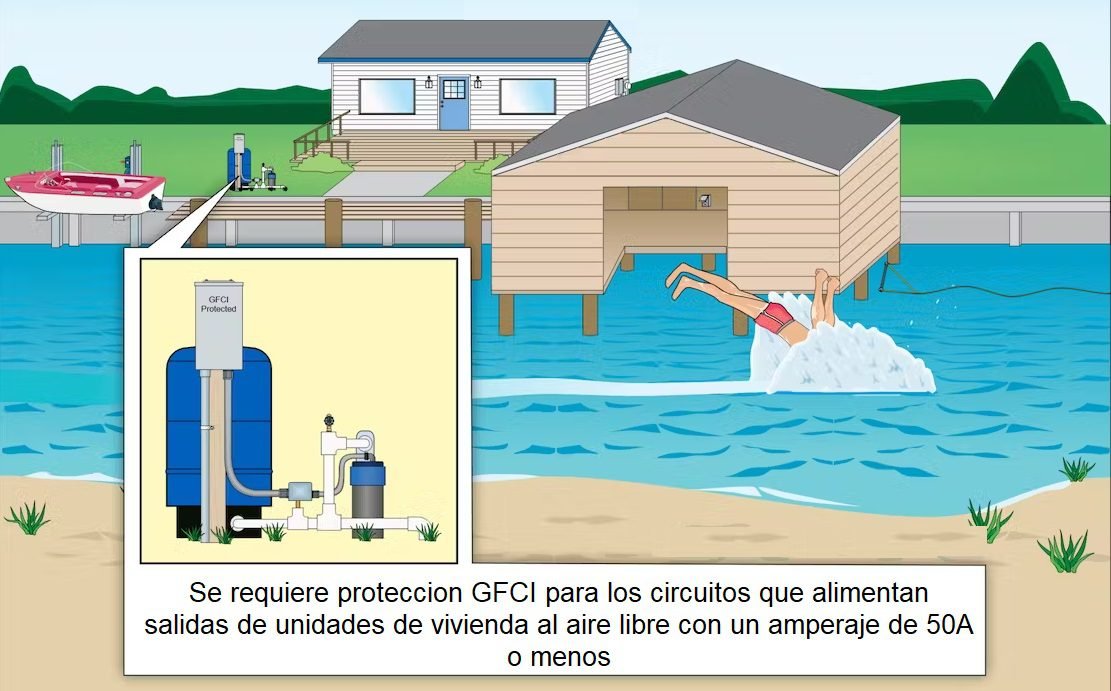

Sección 210.8(F) Salidas eléctricas de unidades de vivienda al aire libre
Análisis del cambio:
La regla en la Sec. 210.8(F) para salidas eléctricas exteriores era nuevo en el Código NEC 2020, y su introducción causó un gran problema con las unidades de aire acondicionado en áreas fuera de las unidades de vivienda. La batalla por su introducción continuó durante el ciclo del Código 2023, que finalmente resultó en una nueva excepción para los equipos HVAC certificados.

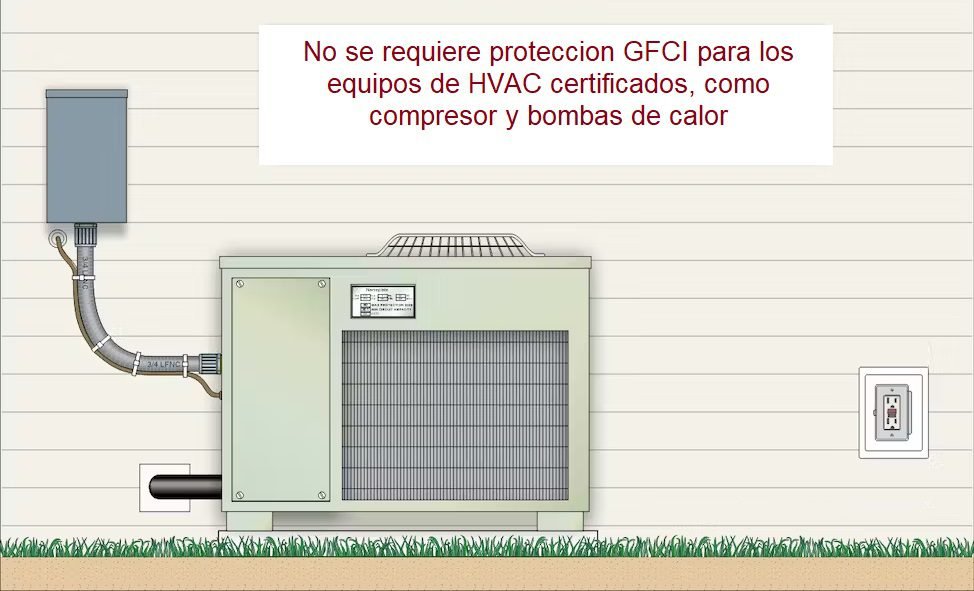

Excepción n.º 2: No se requiere protección GFCI para…los equipos HVAC certificados.
Además, los receptáculos o tomacorrientes de las unidades de vivienda con amperaje de 50 A o menos en garajes, edificios exteriores, exteriores y cobertizos para botes…que ya tenían requisitos de protección GFCI ahora requieren que el tomacorriente esté protegido, y se debe agregar protección GFCI para el equipos existente desprotegido que se van a reemplazar.
Sección 210.17 Circuitos ramales o derivados en habitaciones y suites de huéspedes
Análisis del cambio:
Se agregaron instalaciones de ancianatos con cocinas permanentes a la lista de habitaciones y suites de huéspedes que ahora deben tener circuitos ramales o derivados instalados de acuerdo a los requisitos de la unidad de vivienda.
Esta regla se reorganizó en una lista, y el nuevo elemento de la lista (3), “instalaciones de ancianatos”, nos permite saber que si las habitaciones o suites de huéspedes en hoteles, moteles e instalaciones de ancianatos incluyen cocinas permanentes, entonces deben cumplirse las reglas de los circuitos ramales necesarios de una unidad de vivienda.
Las habitaciones y suites de huéspedes con provisiones permanentes para cocinar ubicadas en las siguientes áreas deben tener circuitos derivados instalados para cumplir con las reglas para unidades de vivienda:
(1) Hoteles.
(2) moteles.
(3) Ancianatos.
Sección 215.15 Barreras en Equipos Eléctricos
Análisis del cambio:

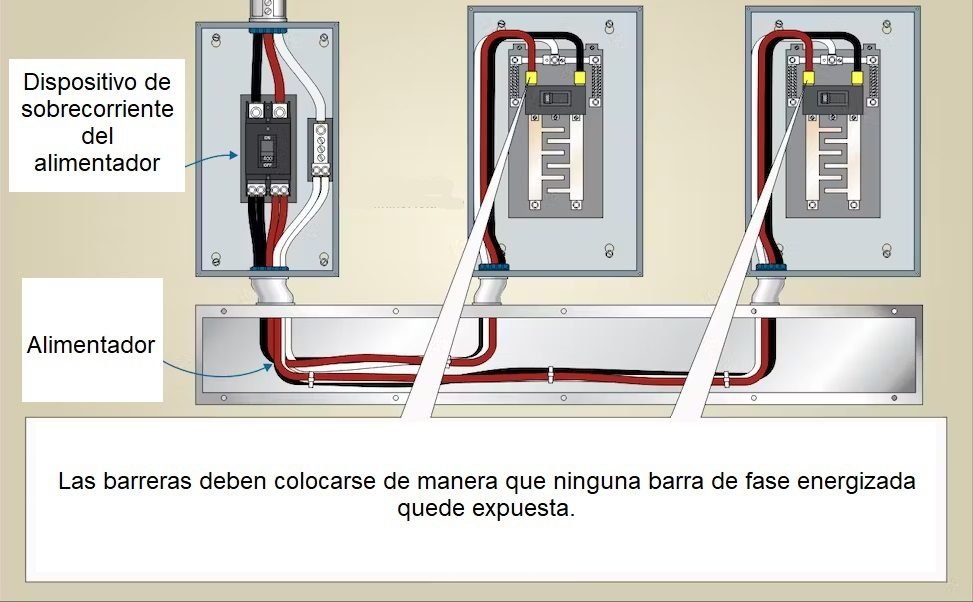

Esta nueva Sección requiere que la barra del lado de la alimentación o los terminales del equipo alimentado o los conductores secundarios del transformador estén…protegidos contra contactos involuntarios mediante la colocación de barreras sobre las partes energizadas expuestas.

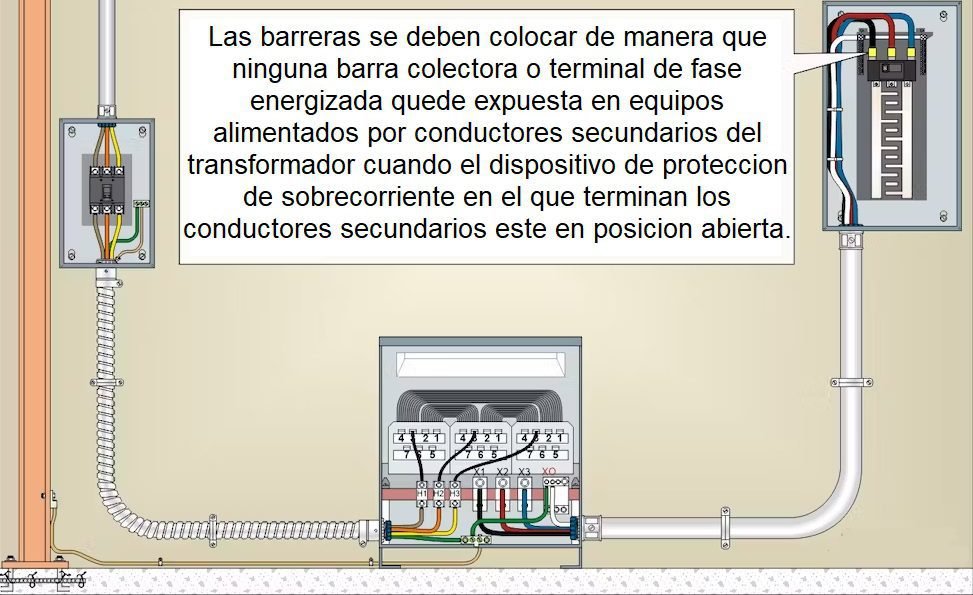

Esto refleja los requisitos de protección de barrera del lado de la línea para los servicios que se encuentran en la Sec. 230.62(C) y se aplica a tableros de distribución, interruptores o centros de control de motores alimentados por conductores secundarios de transformadores.
Durante el mantenimiento y el servicio, es muy probable que un trabajador eléctrico pueda estar expuesto a un contacto involuntario con partes energizadas en el lado de la línea de una derivación del alimentador o seccionador del conductor secundario, incluso si el seccionador o interruptor está en la posición abierta.
Sección 220.70 Sistemas de Gestión de Energía
Análisis del cambio:
Se agregó una nueva Sección para los sistemas de gestión de energía que pueden controlar la carga máxima de una acometida.
El control digital se ha convertido en una gran parte de nuestros sistemas eléctricos. Esta nueva Sección permite que un sistema de gestión de energía limite la corriente máxima utilizada por el sistema eléctrico. Sin duda habrá dolores de crecimiento con esta regla; sin embargo, es un gran paso adelante en la integración del control digital con los sistemas de energía a gran escala.
Sección 225.41 Desconexiones de emergencia
Análisis del cambio:
Esta nueva Sección requiere desconexiones de emergencia…exteriores para alimentadores suministrados a unidades de vivienda de una y dos familias.
Esto refleja los requisitos en la Sec. 230.85 para unidades de vivienda con suministro de energía por medio de acometida directa, para que los primeros en responder siempre puedan cortar la energía en el exterior de una vivienda, independientemente de cómo se suministre.
La Sección 225.41(B) requiere la identificación de la ubicación de otras desconexiones de aislamiento para otras fuentes de energía cuando esas desconexiones no estén ubicadas junto a la desconexión de emergencia.
Sección 406.12 Receptáculos o tomacorrientes a prueba de manipulaciones (Tamper-resistant)
Análisis del cambio:

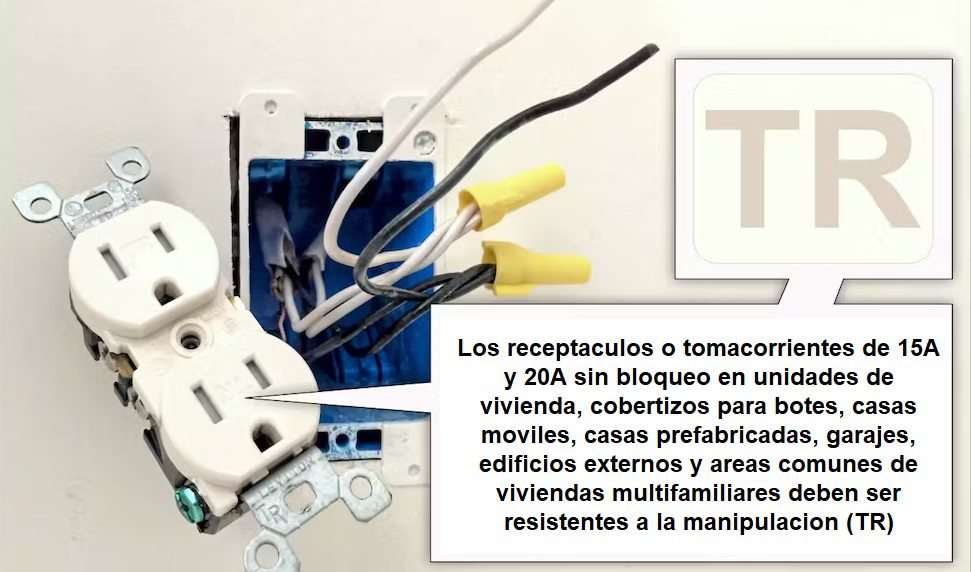

Los receptáculos o tomacorrientes a prueba de manipulaciones (Tamper-resstant) han estado protegiendo a las mentes curiosas durante años. En este ciclo del Código, se agregaron a la lista ubicaciones adicionales que requieren protección, como se muestra en la siguiente imagen:
En la Excepción No. 3 se aclara que un solo receptáculo o tomacorriente para un solo electrodoméstico o un receptáculo dúplex para dos electrodomésticos, no fácilmente accesibles y ubicados dentro del espacio designado para el(los) electrodoméstico(s), están exentos de esta regla.
Sección 410.184 Protección del interruptor de circuito por falla a tierra (GFCI) y protección del interruptor de circuito por falla a tierra de propósito especial (SPGFCI)
Análisis del cambio:
A medida que crece la industria de la iluminación hortícola, también lo hacen los peligros asociados con el creciente número de instalaciones.
Para abordar algunos de estos peligros, se aclaró que se requiere protección GFCI cuando la iluminación hortícola está conectada con cables flexibles que utilizan conectores separables o enchufes de conexión.
Una nueva excepción permite que los equipos de iluminación alimentados por circuitos de más de 150 V estén protegidos con un interruptor de circuito de falla a tierra de propósito especial que se dispare a 20 mA en lugar de 6 mA.
Sección 440.11 Generalidades
Análisis del cambio:
Las desconexiones en las unidades de vivienda a menudo son accesibles para los propietarios de viviendas y los niños.
Para evitar un peligro en las partes energizadas, esta regla requiere…medios de desconexión con puertas que puedan abrirse para exponer las partes vivas y que se puedan cerrar con llave o requieran herramientas para abrirlas cuando se instalen en áreas de fácil acceso para personas no calificadas.
Sección 500.4 Documentación
Análisis del cambio:
Las revisiones de este ciclo aclaran que la documentación de clasificación de áreas debe estar disponible tanto para las áreas clasificadas como para las áreas no clasificadas adyacentes.
Esta es una regla importante, ya que la clasificación del área especifica…los métodos de instalación requeridos por los Arts. 501, 502 y 503. Se requiere un dibujo de clasificación de área junto con otra documentación apropiada asociada. También se agregó lenguaje que requiere que la documentación esté disponible para la AHJ.
La documentación adecuada de las ubicaciones peligrosas (clasificadas) ayuda al diseñador, al instalador y a la autoridad competente a garantizar el cumplimiento de los estrictos requisitos contenidos en los arts. 501 a 517.
Los dibujos de clasificación requeridos deben indicar la(s) clasificación(es) del área de la ubicación peligrosa y los límites entre las áreas clasificadas y no clasificadas, las propiedades del grupo de materiales, como las temperaturas de autoignición y la idoneidad de la construcción del equipo.
Los artículos 511 al 517 proporcionan detalles establecidos sobre las áreas que se clasifican para esas ocupaciones. No se requiere determinación adicional de áreas clasificadas para aquellas áreas que están clasificadas por esos artículos.
Determinar la clasificación de un área de ubicación peligrosa específica es responsabilidad de quienes entienden los peligros de los productos que se utilizan, como el jefe de bomberos, el ingeniero de la planta o el suscriptor de seguros.
No es responsabilidad del diseñador eléctrico, contratista eléctrico o inspector eléctrico. Antes de realizar cualquier cableado en o cerca de una ubicación peligrosa (clasificada), comuníquese con el ingeniero de diseño de las instalaciones de la planta para asegurarse de que se utilicen los métodos y materiales de instalación adecuados. Asegúrese de revisar la Sec. 500.4(B) para normas adicionales que podrían necesitar ser consultadas.
Sección 511.7 Cableado y equipo instalado sobre ubicaciones peligrosas (clasificadas)
Análisis del cambio:
Esta Sección experimentó una gran transformación, ya que se reorganizó en un formato de lista con requisitos adicionales para accesorios certificados y conductores de puesta a tierra de equipos (EGC) agregados a la mezcla.
El término «Clase I» fue reemplazado por «Peligroso (Clasificado)» en cinco lugares, incluido el título de esta Sección, ya que el sistema de clasificación de zonas ya no usa la designación «Clase I». Esta sección también se reorganizó de un párrafo largo a nueve elementos de lista para facilitar el uso, y se agregaron requisitos a la mayoría de los métodos de cableado.
La regla en (A)(1) permite el uso de conductos metálicos rígidos (RMC), conductos metálicos intermedios (IMC) y tubería metálica eléctrica (EMT). El lenguaje adicional especifica que RMC e IMC se deben usar con accesorios roscados o sin rosca certificados, y EMT se debe usar con accesorios certificados.
El artículo (2) de la lista especificaba anteriormente RMC, pero la referencia ha sido incorrecta desde el Código de 2008 cuando el título del art. 352 se cambió a conducto rígido de cloruro de polivinilo, y se otorgó a RTRC su propio artículo [Art. 355.]
El artículo de la lista (3) permite conductos metálicos flexibles (FMC), conductos metálicos flexibles herméticos a líquidos (LFMC) y conductos no metálicos flexibles herméticos a líquidos (LFNC) y requieren accesorios certificados.
El artículo (4) cubre los cables de CA, MC, TC y TC-ER. El cable tipo TC-ER debe tener un EGC y debe terminarse con accesorios certificados.
Sección 625.40 Circuito derivado de vehículos eléctricos
Análisis del cambio:
Múltiples unidades de EVSE (Estación de carga de vehículo eléctrico) finalmente pueden compartir un circuito. ¡Ya es hora! Antes se requería que los circuitos EVSE fueran circuitos ramales individuales.
Una nueva excepción permite que varias unidades de…EVSE con un consumo de 16 A o menos, a 120 V, compartan un circuito. Algunos sistemas EVSE utilizan sistemas de administración de carga que limitan el consumo de corriente combinado en el circuito, lo que permite que un solo circuito suministre múltiples sistemas sin causar una sobrecargas
El equipo de suministro de vehículos eléctricos con un amperaje superior a 16 A o superior a 120 V debe ser alimentado por un circuito ramal o derivado individual.
Excepción: se permite que un solo circuito ramal o derivado alimente más de un equipo de suministro de vehículos eléctricos cuando las cargas son administradas por un sistema de administración de energía según la Sec. 625.42(A) o (B).
Sección 625.49 Modo isla (Sistema de transferencia de energía del vehículo eléctrico)
Análisis del cambio:
Todos esperábamos el día en que pudiéramos usar nuestro automóvil eléctrico para proporcionar energía…a nuestros hogares durante un apagón. Bueno, esta nueva Sección permite que EVPE y EVSE bidireccional que tienen una función de exportación de energía sean parte de un sistema de energía interconectado que opera en modo isla.
Se permite que los equipos de exportación de energía para vehículos eléctricos (EVPE) y los equipos de suministro de vehículos eléctricos bidireccionales (EVSE) que incorporen una función de exportación de energía formen parte de un sistema de energía interconectado que opere en modo isla.
Sección 680.5 Protección del interruptor de circuito por falla a tierra (GFCI) y del interruptor de circuito por falla a tierra de propósito especial (SPGFCI).
Análisis del cambio:
Esta sección se revisó y amplió para incluir interruptores de circuito por falla a tierra (GFCI, por sus siglas en inglés) para propósitos especiales y ahora tiene tres subdivisiones.
La subdivisión (A) cubre los requisitos generales, (B) cubre los GFCI para aplicaciones de hasta 150 V a tierra y (C) cubre los SPGFCI para aplicaciones de más de 150 V a tierra.
La nueva subdivisión (C) aborda la protección SPGFCI para circuitos de más de 150 V a tierra. La intención es proteger el equipo de la piscina en instalaciones comerciales que tienen voltajes más altos. Una nueva nota informativa hace referencia a UL 943C, que nos dice que el umbral de corriente de disparo por falla a tierra no debe exceder los 20 mA.
Un dispositivo de protección GFCI está diseñado para proteger a los humanos contra niveles máximos de contracción muscular para circuitos clasificados no más de 150 V a tierra, con un valor de disparo de 6 mA.
Un dispositivo de protección SPGFCI está diseñado para proteger a los humanos contra la fibrilación ventricular (electrocución) para circuitos por encima de 150 V a tierra con un valor de disparo de 20 mA.

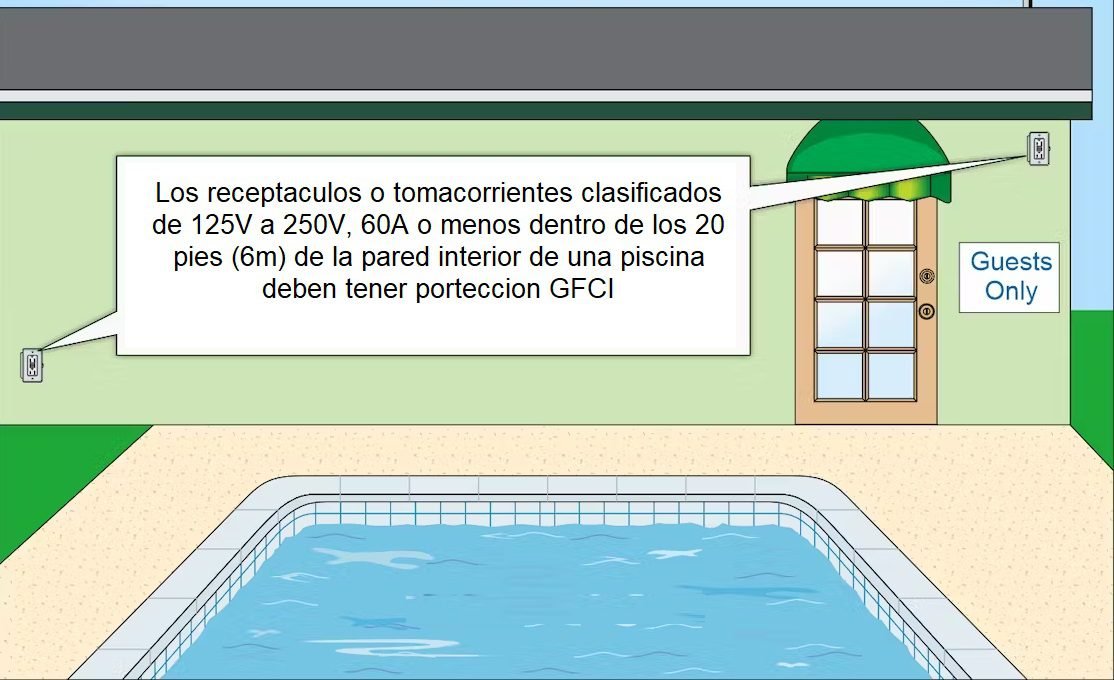

Sección 680.22 Receptáculos o tomacorrientes, luminarias e interruptores
Análisis del cambio:
Los requisitos para la protección GFCI de receptáculos o tomacorrientes en (A)(4) se ampliaron en este ciclo para incluir todos los receptáculos o tomacorrientes con amperaje… de 60A o menos dentro de los 20 pies (6 m) de la pared de una piscina. Anteriormente, esto solo se aplicaba a receptáculos de 15 A y 20 A, 125 V.
Esta Sección también requería protección GFCI para equipos específicos instalados en el área entre 5 pies y 10 pies horizontalmente desde las paredes interiores de una piscina. El nuevo lenguaje en (B)(4) amplía la protección requerida al agregar un requisito de SPGFCI que permitirá que los equipos que operen por encima de 150 V a tierra también estén protegidos.
Sección 700.3 Pruebas y Mantenimiento
Análisis del cambio:
La puesta en marcha es una parte habitual de los trabajos más grandes, y ahora los cambios en los protocolos de prueba y mantenimiento requieren la puesta en marcha de los sistemas de emergencia.
Para que esto sea aplicable, las revisiones de ahora requieren la puesta en servicio y no solo la prueba del sistema de emergencia. El término “puesta en servicio” se define en el art. 100, en parte, como el proceso, los procedimientos y las pruebas que se utilizan para configurar y verificar el funcionamiento de los dispositivos y equipos eléctricos antes de ponerlos en servicio activo.
(A) Prueba presencial de puesta en marcha . Para garantizar que el sistema de energía de emergencia cumpla o supere las especificaciones de instalación originales, la autoridad competente debe realizar o ser testigo de la puesta en servicio del sistema de energía de emergencia una vez que esté terminado.
Sección 700.11 Cableado, sistemas de iluminación de emergencia alimentados de clase 2
Análisis del cambio:
Dado que la iluminación PoE (Potencia por Ethernet) está cobrando impulso, una nueva sección para el cableado de Clase 2 proporciona los requisitos para estos sistemas. Esto es un gran comienzo.
Esta nueva sección aborda tecnologías como PoE y otros sistemas de iluminación de emergencia que utilizan energía de clase 2. Las otras reglas en este Artículo abordan los sistemas de voltaje de línea, y esta nueva Sección proporciona requisitos para los sistemas de emergencia de bajo voltaje. Esta Sección es un gran comienzo, y sé que veremos mejoras continuas en las reglas a medida que maduran.
Sección 706.7 Puesta en servicio y mantenimiento de sistemas de almacenamiento de energía
Análisis del cambio:
Los sistemas de almacenamiento de energía (ESS) se están convirtiendo en una alternativa popular a los generadores en ciertas aplicaciones.
Asegurarse de que estos sistemas funcionen correctamente a menudo requiere un conjunto específico de pruebas de rendimiento. El título de esta Sección se cambió para reconocer estas pruebas, y una nueva subdivisión (A) requiere que los ESS se comisionen al momento de la instalación en viviendas que no sean de una o dos familias. Los requisitos de mantenimiento se convirtieron en la subdivisión (B).
