Descubre cómo calcular el radio de curvatura en cables de media tensión según el NEC para instalaciones seguras y duraderas.
Aprende paso a paso, con ejemplos e ilustraciones, normas actualizadas y consejos esenciales para optimizar tus proyectos eléctricos hoy mismo.
Radio de Curvatura en Cables de Media Tensión:
El radio de curvatura mínimo es crucial en la instalación de cables eléctricos de media tensión (1 kV hasta 35 kV). Doblar un cable por debajo de este límite puede dañar su aislamiento, comprometer su integridad estructural y reducir su vida útil.
En cables con capas múltiples –como el conductor, el aislamiento, la pantalla y la cubierta– un doblado excesivamente cerrado puede generar fisuras y concentrar tensiones mecánicas, aumentando el riesgo de cortocircuitos, descargas parciales e incluso incendios.
Para ilustrar, imagine un cable de media tensión con pantalla metálica: si se dobla demasiado, la pantalla puede agrietarse y el aislamiento se verá comprometido.
Respetar el radio mínimo es esencial para garantizar instalaciones seguras, eficientes y duraderas, lo que a su vez evita costosas reparaciones o fallos en el sistema.

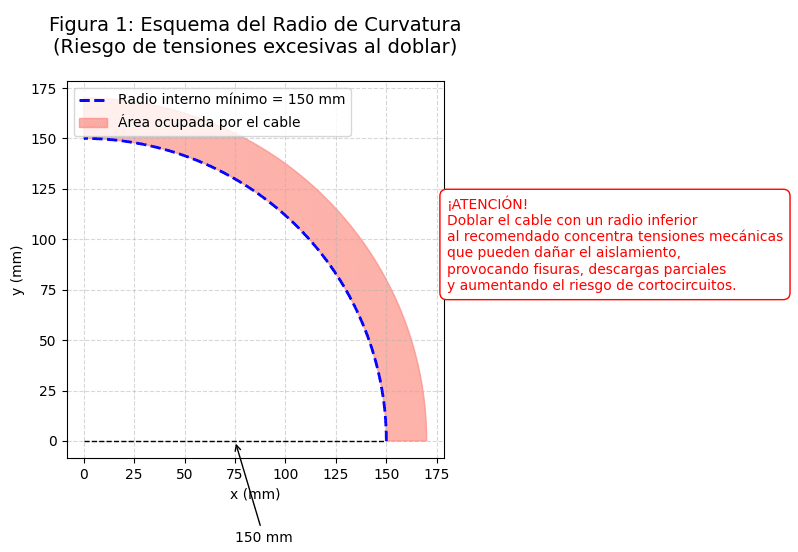

Figura 1: Esquema del radio de curvatura
Un dibujo simple muestra un cable doblado, indicando el radio interno (lado cóncavo) desde el centro de la curva hasta el borde interior del cable. Se destaca que doblar el cable con un radio menor al recomendado puede causar daños en el aislamiento.
Justificación Normativa (NEC)
El National Electrical Code (NEC) (NFPA 70) establece directrices claras para la instalación de cables de media tensión. En el artículo 300.34 se definen los límites para el radio de curvatura en conductores de más de 1000 V. Las principales directrices son:
- Conductores sin blindaje ni cubierta de plomo:
Mínimo 8 veces el diámetro del conductor desnudo. - Conductores con blindaje o con cubierta de plomo:
Mínimo 12 veces el diámetro del conductor con aislamiento.
Esto es común en cables de media tensión, ya que tienen aislamientos robustos y pantallas. - Cables multiconductores con blindajes individuales:
Se debe calcular dos valores:- 12× el diámetro de cada conductor blindado individual, y
- 7× el diámetro total del conjunto.
Se adopta el mayor de los dos para garantizar la protección tanto de las pantallas individuales como de la envoltura externa.
Estas normativas aseguran que las tensiones mecánicas se distribuyan uniformemente y que ninguna capa del cable (aislamiento, blindaje o cubierta) sea sometida a esfuerzos excesivos durante la instalación.
Varios estándares internacionales y recomendaciones de fabricantes coinciden en estos criterios, y siempre se debe optar por la opción más conservadora para garantizar la seguridad.

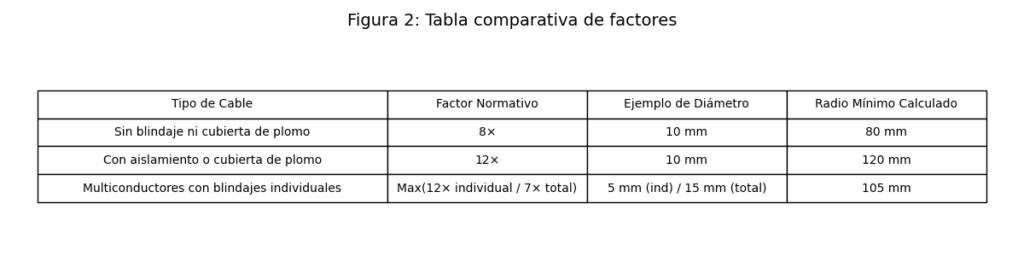

Figura 2: Tabla comparativa de factores
Este gráfico muestra los diferentes tipos de cables (sin blindaje, blindados, multipolares) y sus respectivos factores normativos (8x, 12x, 7x), junto con ejemplos de diámetros y radios mínimos calculados.
Cálculo del Radio de Curvatura
El cálculo del radio mínimo se realiza con la siguiente fórmula:
Radio mínimo de curvatura = D × Factor
Donde:
- D es el diámetro exterior del cable (incluyendo aislamiento y cubiertas).
- Factor depende de la construcción del cable y las recomendaciones del NEC.
Procedimiento Paso a Paso
- Identificar el tipo de cable:
Determine si se trata de un cable unipolar o multipolar, y si cuenta con blindaje o pantallas. Esto define el factor normativo (por ejemplo, 12 para cables unipolares con blindaje). - Obtener el diámetro exterior (D):
Este dato se encuentra en la ficha técnica del fabricante o puede medirse. Use el diámetro completo del cable aislado. - Aplicar la fórmula:
Multiplique el diámetro exterior por el factor recomendado.
Ejemplo:
Si un cable tiene un diámetro de 50 mm y es un cable unipolar blindado (factor 12), el cálculo es: Radio mínimo=50mm×12=600mm. Esto significa que el arco interno no debe tener un radio inferior a 600 mm (0,60 m). - Interpretar el resultado:
El radio mínimo indica la distancia mínima desde el centro de la curva hasta la parte interna del cable. Si se quisiera doblar el cable, el diámetro de la curva completa sería el doble, es decir, 1200 mm en este caso. - Verificar condiciones especiales:
Si el cable se instala bajo condiciones de tensión, frío extremo o se realizan múltiples curvas cercanas a terminales, se recomienda aumentar el radio (por ejemplo, usar 15×D o 20×D) para asegurar un margen adicional de seguridad.

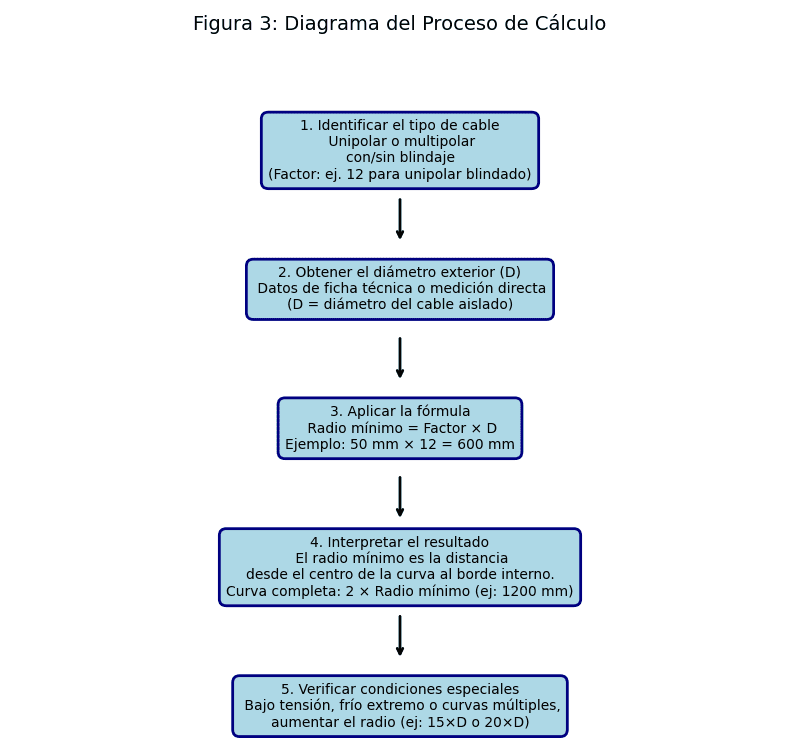

Figura 3: Diagrama del proceso de cálculo
Ejemplo Práctico de Cálculo
Ejemplo 1: Cable Unipolar de Media Tensión 15 kV
Datos:
- Cable unipolar, aislamiento XLPE y pantalla metálica.
- Diámetro exterior: 50 mm.
- Factor NEC: 12 (por tratarse de un cable blindado).
Cálculo: Radio mínimo = 50mm × 12 = 600mm
Interpretación:
El cable no debe doblarse de forma que el arco interno tenga un radio inferior a 600 mm (0,60 m).
Se recomienda, si es posible, utilizar un radio mayor (por ejemplo, 700–800 mm) para proporcionar un margen de seguridad.

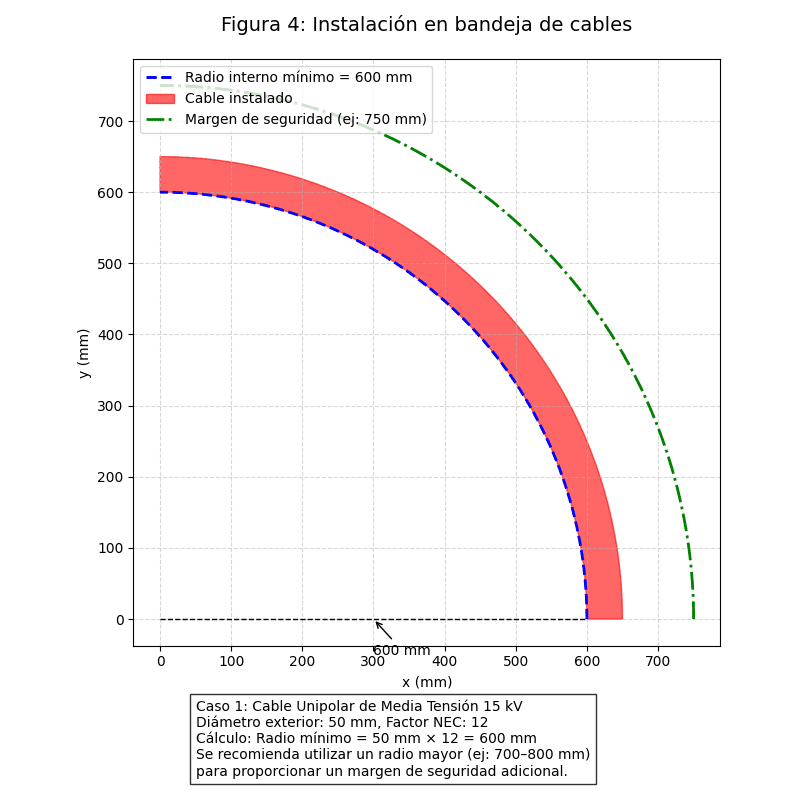

Figura 4: Radio de Instalación de cables
Ejemplo 2: Cable Multipolar para Instalaciones de Media Tensión
Datos:
- Cable tripolar 8,7/15 kV, donde cada conductor aislado mide aproximadamente 30 mm y el diámetro total del conjunto es de 90 mm.
- Para cada conductor blindado individual: Factor = 12, lo que da: 12×30=360mm
- Para el conjunto: Factor = 7, lo que da: 7×90=630mm
- Se debe escoger el valor mayor, es decir, 630 mm.
Interpretación:
En un cable multipolar, el radio mínimo para doblar el conjunto sin dañar las pantallas individuales ni la cubierta externa es de 630 mm.
Esta diferencia en factores explica por qué los cables multipolares tienden a ser más rígidos y difíciles de maniobrar.

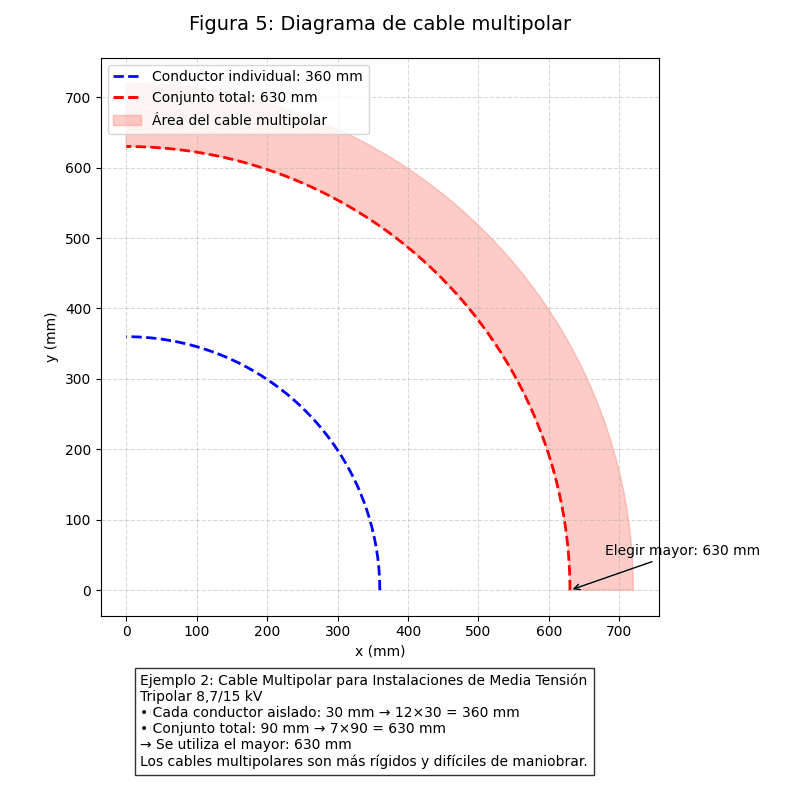

Figura 5: Diagrama de cable multipolar
Resumen
Respetar el radio de curvatura mínimo en cables de media tensión es esencial para garantizar la seguridad y la durabilidad de las instalaciones eléctricas.
El incumplimiento de estos parámetros puede generar daños en el aislamiento y provocar fallas críticas en el sistema.
El NEC establece criterios precisos (por ejemplo, 12× el diámetro en cables blindados y combinaciones para cables multipolares) que, al aplicarse correctamente, aseguran la integridad de cada capa del cable.
Aplicar estas recomendaciones no solo previene daños mecánicos y eléctricos, sino que también mejora la eficiencia en la instalación y reduce el riesgo de costosas reparaciones futuras. Por ello, es fundamental que los ingenieros electricistas y los instaladores comprendan y apliquen estos cálculos en el diseño y tendido de sistemas de media tensión.
